17 斜 拉 桥
17.5 检 验 标 准
17.5.1 斜拉桥施工涉及模板与支架、钢筋、混凝土、预应力混凝土质量检验应符合本规范第 5.4、 6.5、7.13、8.5 节的有关规定。
17.5.2 现浇混凝土索塔施工质量检验应符合本规范第 17.5.1 条规定，且应符合下列规定：
主 控 项 目
1 索塔及横梁表面不得出现孔洞、露筋和超过设计规定的受力裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
2 避雷设施应符合设计要求。
检查数量：全数检查。
检验方法：观察、检查施工记录、用电气仪表检测。
一 般 项 目

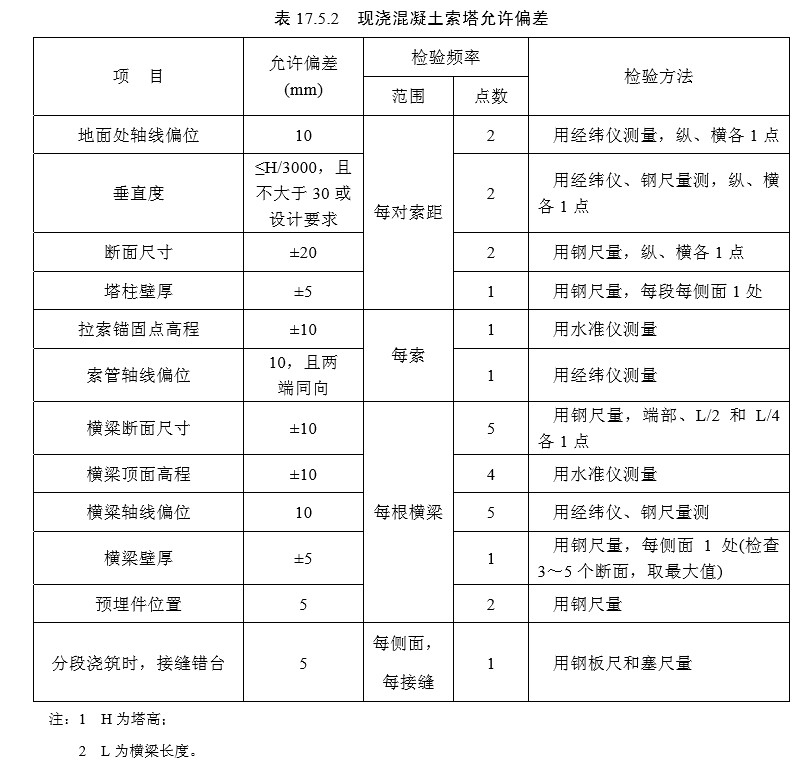

3 现浇混凝土索塔允许偏差应符合表 17.5.2 的规定。
4 索塔表面应平整、直顺，无蜂窝、麻面和大于 0.15mm 的收缩裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
17.5.3 混凝土斜拉桥悬臂施工，墩顶梁段质量检验应符合本规范第 17.5.1 条规定，且应符合下列规定：
主 控 项 目
1 梁段表面不得出现孔洞、露筋和宽度超过设计规定的受力裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
一 般 项 目

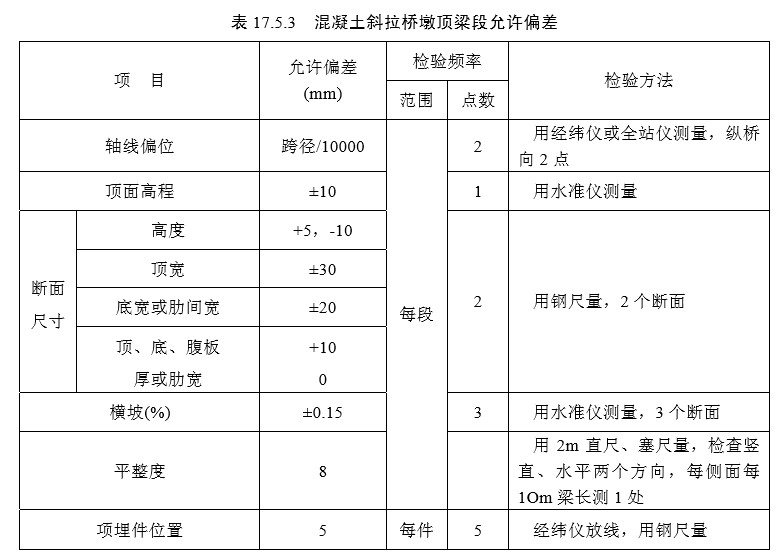

2 混凝土斜拉桥墩顶梁段允许偏差应符合表 17.5.3 的规定。
3 梁段表面应无蜂窝、麻面和大于 0.15mm 的收缩裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
17.5.4 支架上浇筑混凝土主梁质量检验应符合本规范第 17.5.1 条和第 13.7.2 条规定。
17.5.5 悬臂浇筑混凝土主梁质量检验应符合本规范第 17.5.1 条规定，且应符合下列规定：
主 控 项 目
1 悬臂浇筑必须对称进行。
检查数量：全数检查。
检验方法：观察。
2 合龙段两侧的高差必须在设计允许范围内。
检查数量：全数检查。
检验方法：检查测量记录。
3混凝土表面不得出现露筋、孔洞和宽度超过设计规定的受力裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
一 般 项 目

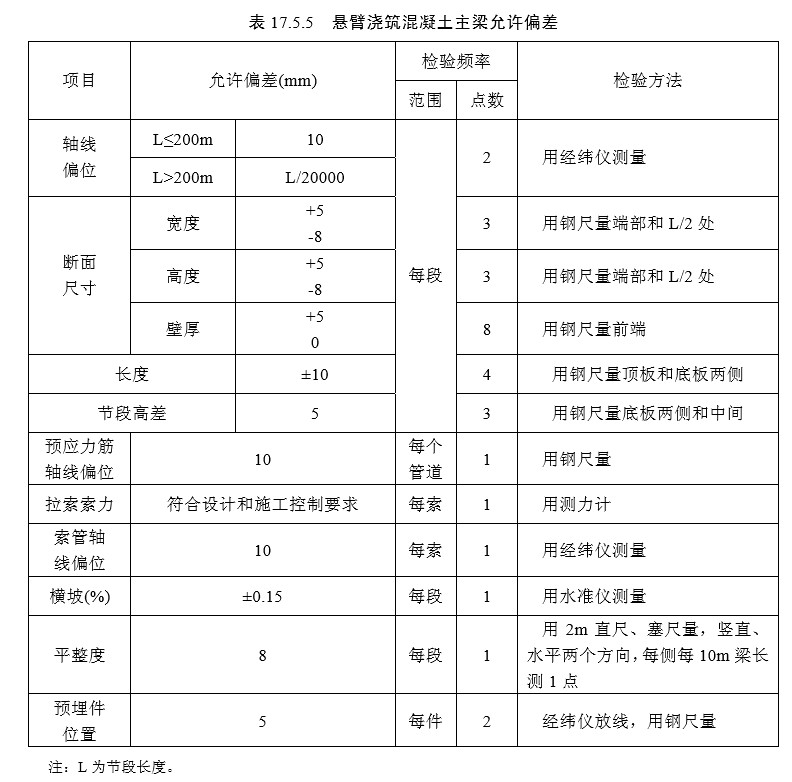

4 悬臂浇筑混凝土主梁允许偏差应符合表 17.5.5 的规定。
5.梁体线形平顺、梁段接缝处无明显折弯和错台，表面无蜂窝、麻面和大于 0.15mm 的收缩裂缝。
检查数量：全数检查。
检验方法：观察、用读数放大镜观测。
17.5.6 悬臂拼装混凝土主梁质量检验应符合本规范第 17.5.1 条和第 13.7.3 条有关规定，且应符合下列规定：
主 控 项 目
1 悬臂拼装必须对称进行。
检查数量：全数检查。
检验方法：观察。
2 合龙段两侧的高差必须在设计允许范围内。
检查数量：全数检查。
检验方法：检查测量记录。
一 般 项 目

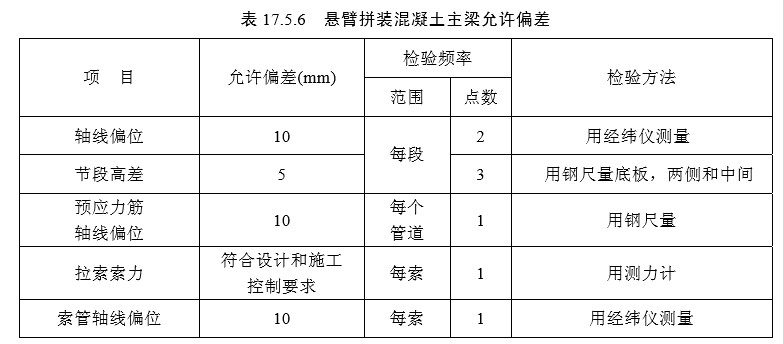

3 悬臂拼装混凝土主梁允许偏差应符合表 17.5.6 的规定。
4 梁体线形应平顺，梁段接缝处应无明显折弯和错台。
检查数量：全数检查。
检验方法：观察。
17.5.7 钢箱梁的拼装质量检验应符合本规范第 14.3 节有关规定，且应符合下列规定：
主 控 项 目
1 悬臂拼装必须对称进行。
检查数量：全数检查。
检验方法：观察。
一 般 项 目

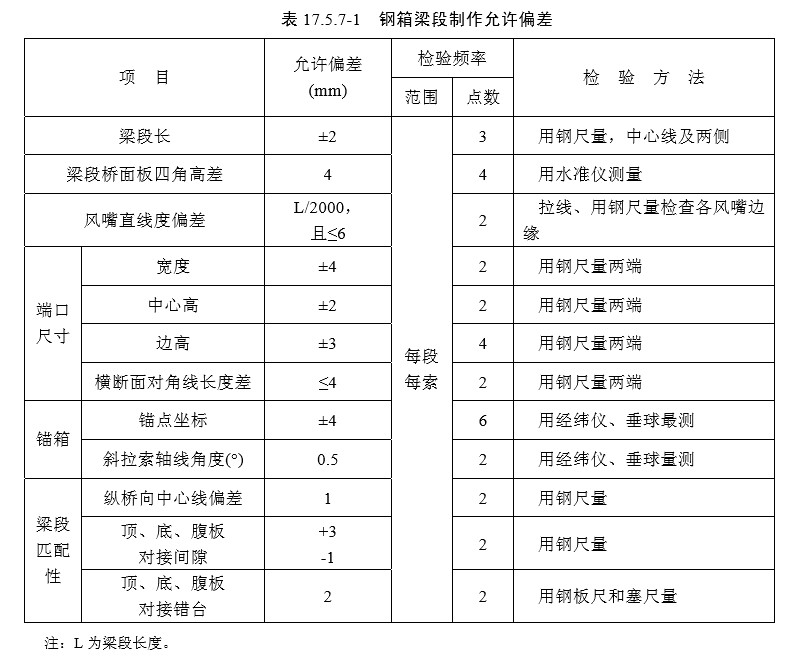

2 钢箱梁段制作允许偏差应符合表 17.5.7-1 的规定。
3 钢箱梁悬臂拼装允许偏差应符合表 17.5.7-2 的规定。
4 钢箱梁在支架上安装允许偏差应符合表 17.5.7-3 的规定。
5 梁体线形应平顺，梁段间应无明显折弯。
检查数量：全数检查。
检验方法：观察。
17.5.8 结合梁的工字钢梁段悬臂拼装质量检验应符合本规范第 14.3 节有关规定，且应符合下列规定：
一 般 项 目
1 工字钢梁段制作允许偏差应符合表 17.5.8-1 的规定。

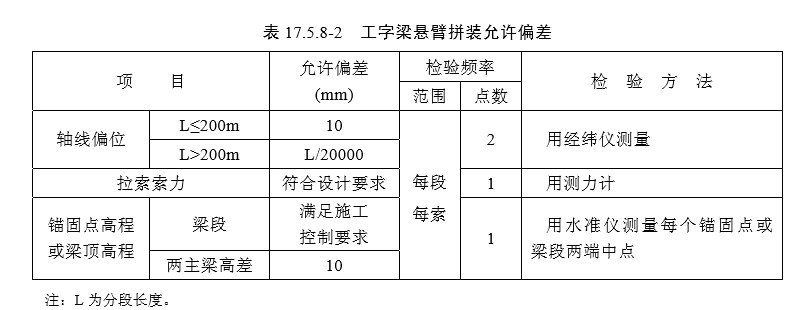

2 工字梁悬臂拼装允许偏差应符合表 17.5.8-2 的规定。
3 梁体线形应平顺，梁段间应无明显折弯。 检查数量;全数检查。检验方法：观察。
17.5.9 结合梁的混凝土板质量检验应符合本规范第 17.5.1 条规定，且应符合下列规定：
主 控 项 目
1 混凝土板的浇筑或安装必须对称进行。
检查数量：全数检查。
检验方法：观察。
2 混凝土表面不得出现孔洞、露筋。
检查数量：全数检查。
检验方法：观察。
一 般 项 目
3 结合梁混凝土板允许偏差应符合表 17.5.9 的规定。
注：L 为分段长度。
4 混凝土表面应平整、边缘线形直顺，无蜂窝、麻面和大于 0.15mm 的收缩裂缝。
检查数量：全数检查。
检验方法：观察。
17.5.10 斜拉索安装质量检验应符合下列规定：
主 控 项 目
1 拉索和锚头成品性能质量应符合设计要求和国家现行标准规定。
检查数量：全数检查。
检验方法：检查原材料合格证和制造厂复验报告;检查成品合格证和技术性能报告。
2 拉索和锚头防护材料技术性能应符合设计要求。
检查数量：全数检查。
检验方法：检查原材料合格证和检测报告。
3 拉索拉力应符合设计要求。
检查数量：全数检查。
检验方法：检查施工记录。
一 般 项 目
4 平行钢丝斜拉索制作与防护允许偏差应符合表 17.5.10 的规定.
5 拉索表面应平整、密实、无损伤、无擦痕。 检查数量：全数检查。 检验方法：观察.
