14 人行地道结构
14.1 一般规定
14. 1.1 新建城镇道路范围内的地下人行地道，宜与道路同步配合施工。
14.1. 2 人行地道宜整幅施工。分幅施工时，临时道路宽度应满足现况交通的要求，且边坡稳定。需支护时，应在施工前对支护结构进行施工设计。
14.1.3 挖方区人行地道基槽开挖应符合本规范第6. 3节的有关规定，且边坡稳定。填方区内的人行地道应在填土至地道基底标高后，及时进行结构施工。
14.1. 4 遇地下水时，应先将地下水降至基底以下50cm方可施工，且降水应连续进行，直至工程完成到地下水位50cm以上且具有抗浮及防渗漏能力方可停止降水。
14.1.5 人行地道地基承载力必须符合设计要求。地基承载力应经检验确认合格。
14.1. 6 人行地道两侧的回填土，应在主体结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行。地道两侧填土应对称进行，高差不宜超过30cm。
14.1.7 变形缝(伸缩缝、沉降缝)止水带安装应位置准确、牢固，缝宽及填缝材料应符合要求。
14.1.8 为人行地道服务的地下管线，应与人行地道主体结构同步配合施工，并应符合国家现行有关标准的规定。
14.1. 9 采用暗挖法施工时，应符合国家现行有关标准的规定。
14.1. 10 有装饰的人行地道，装饰施工应符合国家现行有关标准的规定。
14.5 检验标准
14.5.1 现浇钢筋混凝土人行地道结构质量检验应符合下列规定：
主 控 项 目
1 地基承载力应符合设计要求。填方地基压实度不应小于95%，挖方地段钎探合格。
检查数量：每个通道抽检3点。
检验方法：查压实度检验报告或钎探报告。
2 防水层材料应符合设计要求。
检查数量：同品种、同牌号材料每检验批1次。
检验方法：产品性能检验报告、取样试验。
3 防水层应粘贴密实、牢固，无破损;搭接长度大于或等于10cm。
检查数量：全数检查。
检验方法：查验收记录。
4 钢筋品种、规格和加工、成型与安装应符合设计要求。
检查数量：钢筋按品种每批1次。安装全数检查。
检验方法：查钢筋试验单和验收记录。
5 混凝土强度应符合设计规定。
检查数量：每班或每100m³取1组(3块)，少于规定按l组计。
检验方法：查强度试验报告。
一 般 项 目
6 混凝土表面应光滑、平整，无蜂窝、麻面、缺边掉角现象。

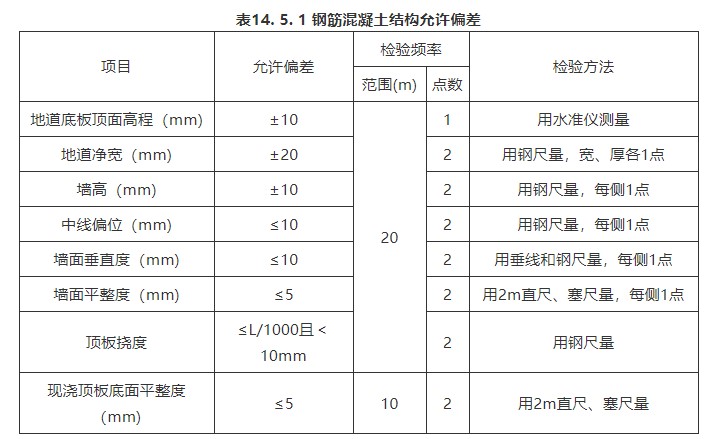

7 钢筋混凝上结构允许偏差应符合表14.5.1的规定。
14. 5. 2 预制安装钢筋混凝土人行地道结构质量检验应符合下列规定：
主 控 项 目
1 地基承载力应符合本规范第14. 5. 1条第1款的规定。
2 防水层应符合本规范第14.5. 1条第2、3款的规定。
3 混凝土基础中的钢筋应符合本规范第14.5.1条第4款的规定。
4 混凝土基础应符合本规范第14. 5. 1条第5款的规定。
5 预制钢筋混凝土墙板、顶板强度应符合设计要求。
检查数量：全数检查。
检验方法：查出厂合格证和强度试验报告。
6 杯口、板缝混凝土强度应符合设计要求。
检查数量：每工作班抽检1组(3块)。
检验方法：查强度试验报告。
一 般 项 目

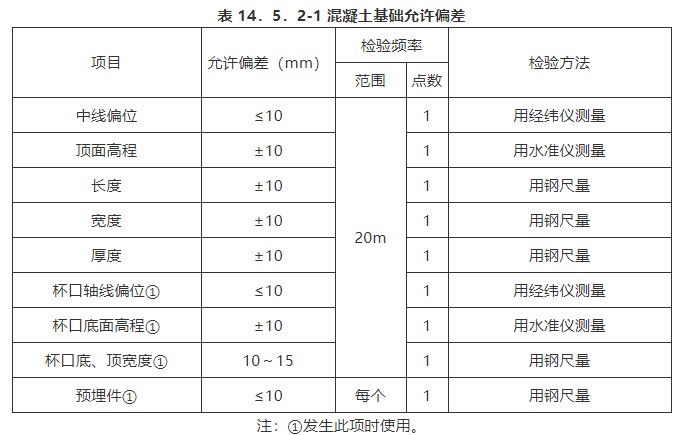

7 混凝土基础允许偏差应符合表14.5.2-1的规定。
8 墙板、顶板安装直顺，杯口与板缝灌注密实。
检查数量：全数检查。
检验方法：观察、查强度试验报告。

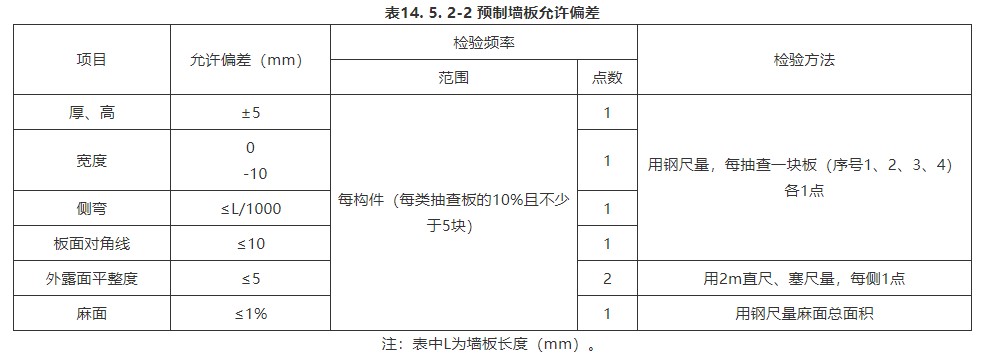

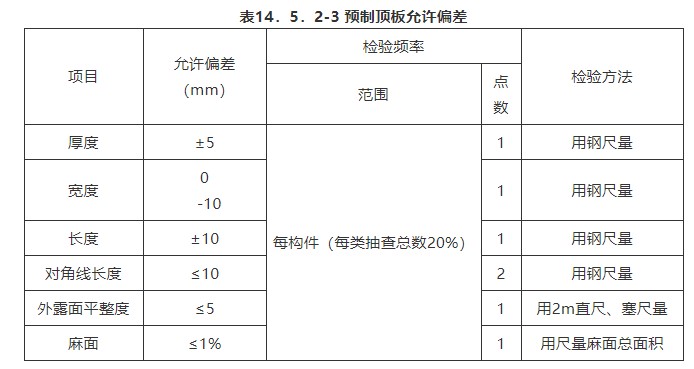

9 预制墙板、顶板允许偏差应符合表14. 5. 2-2、表14.5.2-3的规定。

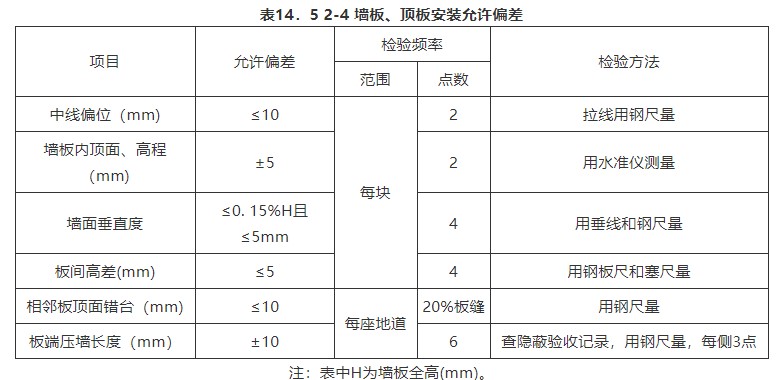

10 墙板、顶板安装允许偏差应符合表14.5 2-4的规定。
14.5.3 砌筑墙体、钢筋混凝土顶板结构人行地道质量检验应符合下列规定：
主 控 项 目
1 地基承载力应符合本规范第14.5. 1条第1款的规定。
2 防水层应符合本规范第14.5.1条第2、3款的规定。
3 混凝土基础中的钢筋应符合本规范第14. 5. 1条第4款的规定。
4 混凝土基础应符合本规范第14. 5. l条第5款的规定。
5 预制顶板、粱等构件应符合本规范第14.5.2条第9款的规定。
6 结构厚度不应小于设计值。
检查数量：每20m抽检2点。
检查方法：用钢尺量。
7 砂浆平均抗压强度等级应符合设汁规定，任—组试件抗压强度最低值不应低于设计强度的85%。
检查数量：同一配合比砂浆，每50m³砌体中，作1组(6块)，不足50m³按l组计。
检验方法：查试验报告。
8 现浇钢筋混凝土顶板的钢筋和混凝土质量应符合本规范第14.5.1条第4、5款的有关规定。
一 般 项 目
9 现浇钢筋混凝土顶板表面应光滑、平整，无蜂窝、麻面、缺边掉角现象。
检查数量：应符合本规范表14.5.1的规定。
检验方法：应符合本规范表14.5.1的规定。
10 预制顶板应安装平顺、灌缝饱满，位置偏差应符合本规范表14.5.2-4的规定。
11 砌筑墙体应丁顺匀称，表面平整，灰缝均匀、饱满，变形缝垂直贯通。
12 墙体砌筑允许偏差应符合表14. 5. 3的规定。
