16 附属构筑物
16.11 检验标准
16.11.1 路缘石安砌质量检验应符合下列规定：
主 控 项 目
1 混凝土路缘石强度应符合设计要求。
检查数量：每种、每检验批1组(3块)。
检验方法：查出厂检验报告并复验。
一 般 项 目
2 路缘石应砌筑稳固、砂浆饱满、勾缝密实，外露面清洁、线条顺畅，平缘石不阻水。
检查数量：全数检查。
检验方法：观察。
3 立缘石、平缘石安砌允许偏差应符合表16.11.1的规定。
注：1 ①示随机抽样，量3点取最大值;
2 曲线段缘石安装的圆顺度允许偏差应结合工程具体制定。
16. 11. 2 雨水支管与雨水口质量检验应符合下列规定：
主 控 项 目
1 管材应符合现行国家标准《混凝土和钢筋混凝土排水管》GB 11836的有关规定。
检查数量：每种、每检验批。
检验方法：查合格证和出厂检验报告。
2 基础混凝土强度应符合设计要求。
检查数量：每100m³1组(3块)。(不足100m³取1组)
检验方法：查试验报告。
3 砌筑砂浆强度应符合本规范第14.5.3条第7款的规定。
4 回填土应符合本规范第6. 6.3条压实度的有关规定。
检查数量：全数检查。
检验方法：环刀法、灌砂法或灌水法。
一 般 项 目
5 雨水口内壁勾缝应直顺、坚实，无漏勾、脱落。井框、井箅应完整、配套，安装平稳、牢固。
检查数量：全数检查。
检验方法：观察。
6 雨水支管安装应直顺，无错口、反坡、存水，管内清洁，接口处内壁无砂浆外露及破损现象。管端面应完整。
检查数量：全数检查。
检验方法：观察。

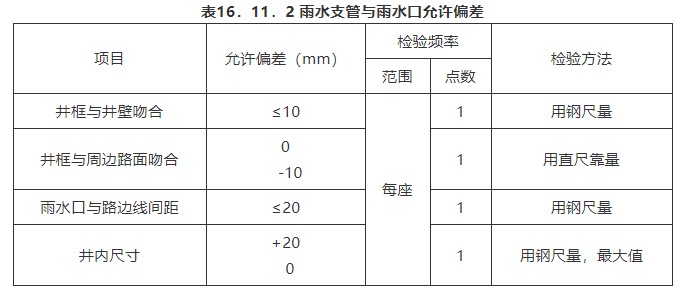

7 雨水支管与雨水口允许偏差应符合表16.11. 2的规定。
16. 11. 3 排水沟或截水沟质量检验应符合下列规定：
主 控 项 目
1 预制砌块强度应符合设计要求。
检查数量：每种、每检验批1组。
检验方法：查试验报告。
2 预制盖板的钢筋品种、规格、数量，混凝土的强度应符合设计要求。
检查数量：同类构件，抽查1/10，且不少于3件。
检验方法：用钢尺量、查出厂检验报告。
3 砂浆强度应符合本规范第14. 5.3条第7款的规定。
一 般 项 目
4 砌筑砂浆饱满度不应小于80%。
检查数量：每100m或每班抽查不少于3点。
检验方法：观察。
5 砌筑水沟沟底应平整、无反坡、凹兜，边墙应平整、直顺、勾缝密实。与排水构筑物衔接顺畅。
检查数量：全数检查。
检验方法：观察。

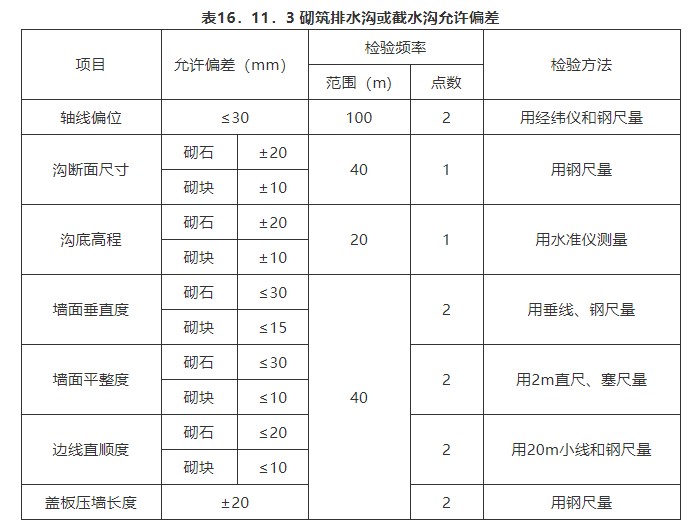

6 砌筑排水沟或截水沟允许偏差应符合表16.11.3的规定。
7 土沟断面应符合设计要求，沟底、边坡应坚实，无贴皮、反坡和积水现象。
检查数量：全数检查。
检验方法：观察。
16.11. 4 倒虹管及涵洞质量检验应符合下列规定：
主 控 项 目
1 地基承载力应符合设计要求。
检查数量：每个基础。
检验方法：查钎探记录。
2 管材应符合本规范第16.11.2条第1款的规定。
3 混凝土强度应符合设计要求。
检查数量：每100m³1组(3块)。
检验方法：查试验记录。
4 砂浆强度应符合本规范第14.5.3条第7款的规定。
5 倒虹管闭水试验应符合本规范第16. 4.2条第2款的规定。
检查数量：每一条倒虹管。
检验方法：查闭水试验记录。
6 回填土压实度应符合路基压实度要求。
检查数量：每压实层抽查3点。
检验方法：环刀法、灌砂法或灌水法。
7 矩形涵洞应符合本规范第14.5节的有关规定。
一 般 项 目

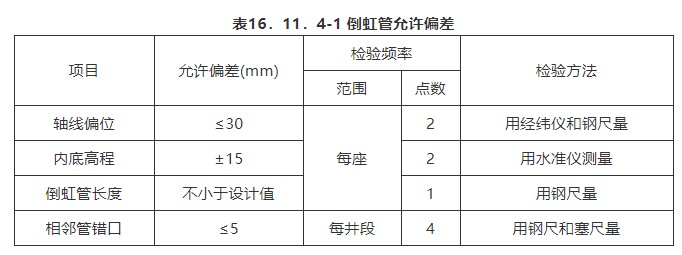

8 倒虹管允许偏差应符合表16.11.4-1的规定。

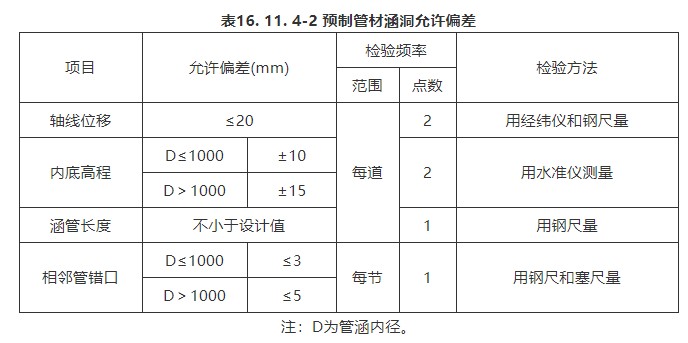

9 预制管材涵洞允许偏差应符合表16. 11. 4-2的规定
10 矩形涵洞应符合本规范第14.5节的有关规定。
16. 11. 5 护坡质量检验应符合下列规定：
一 般 项 目
1 预制砌块强度应符合设计要求。
检查数量：每种、每检验批1组(3块)。
检验方法：查出厂检验报告。
2 砂浆强度应符合本规范第14. 5.2条第7款的规定。
3 基础混凝土强度应符合设计要求。
检查数量：每100m³1组(3块)
检验方法：查试验报告。
4 砌筑线型顺畅、表面平整、咬砌有序、 无翘动。砌缝均匀、勾缝密实。护坡顶与坡面之间缝隙封堵密实。
检查数量：全数检查。
检验方法：观察。

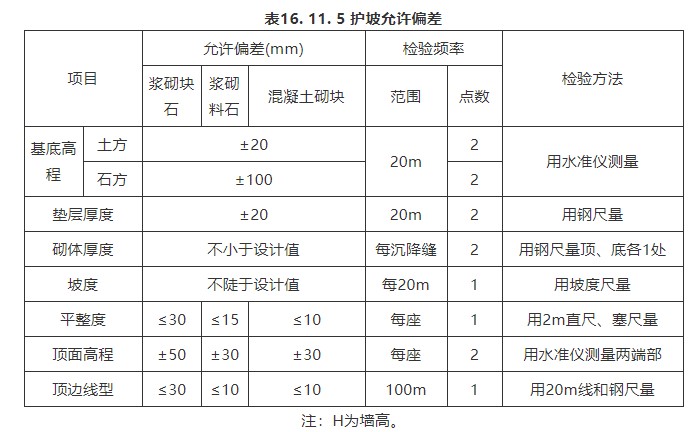

5 护坡允许偏差应符合表16. 11. 5的规定。
16.11.6 隔离墩质量检验应符合下列规定：
主 控 项 目
1 隔离墩混凝土强度应符合设计要求。
检查数量：每种、每批(2000块)1组。
检验方法：查出厂检验报告并复验。
2 隔离墩预埋件焊接应牢固，焊缝长度、宽度、高度均应符合设计要求，且无夹渣、裂纹、咬肉现象。
检查数量：全数检查。
检验方法：查隐蔽验收记录。
一 般 项 目
3 隔离墩安装应牢固、位置正确、线型美观，墩发面整洁。
检查数量：全数检查。
检验方法：观察。

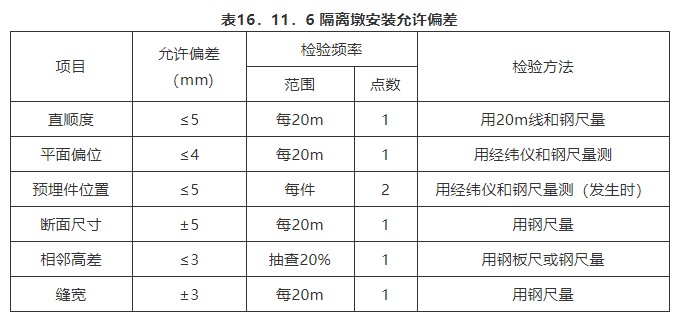

4 隔离墩安装允许偏差应符合表16. 11. 6的规定。
16. 11. 7 隔离栅质量检验应符合下列规定：
一 般 项 目
1 隔离栅材质、规格、防腐处理均应符合设计要求。
检查数量：每种、每批(2000件)1次。
检验方法：查出厂检验报告。
2 隔离栅柱(金属、混凝土)材质应符合设计要求。
检查数量：每种、每批(2000根)1次。
检验方法：查出厂检验报告或试验报告。
3 隔离栅柱安装应牢固。
检查数量：全数检查。
检验方法：观察。

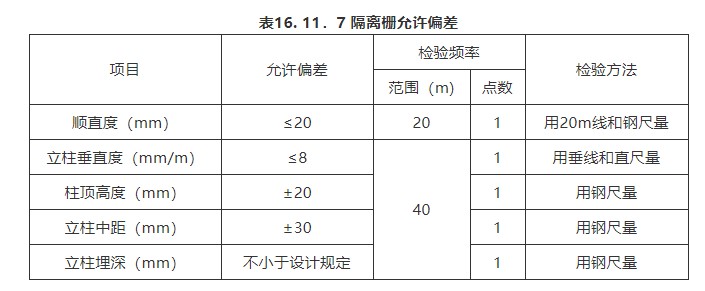

4 隔离栅允许偏差应符合表16.11.7的规定，
16.11. 8 护栏质量检验应符合下列规定：
主 控 项 目
1 护栏质量应符合设计要求。
检查数量：每种、每批1次。
检验方法：查出厂检验报告。
2 护栏立柱质量应符合设计要求。
检查数量：每种、每批(2000根)1次。
检验方法：查检验报告。
3 护栏柱基础混凝土强度应符合设计要求。
检查数量：每100m³1组(3块)。
检验方法：查试验报告。
4 护栏柱置入深度应符合设计规定。
检查数量：全数检查。
检验方法：观察、量测。
一 般 项 目
5 护栏安装应牢固、位置正确、线型美观。
检查数量：全数检查。
检验方法：观察。

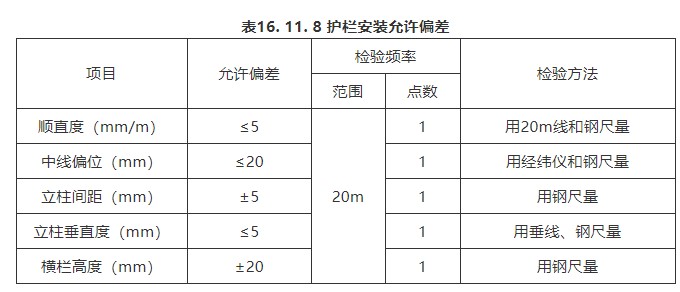

6 护栏安装允许偏差应符合表16. 11. 8的规定。
16. 11. 9 声屏障质量检验应符合下列规定：
主 控 项 目
1 降噪效果应符合设计要求。
检查数量：按环保部门规定：
检验方法：按环保部门规定。
— 般 项 目
2 声屏障所用材料与性能应符合设计要求。
检查数量：每检验批1次。
检验方法：查检验报告和合格证。
3 砌筑砂浆强度应符合本规范第14.5. 3条第7款的规定。
4 混凝土强度应符合设计要求。
检查数量：每100m³1组(3块)。
检验方法：查试验报告。
5 砌体声屏障应砌筑牢固，咬砌有序，砌缝均匀，勾缝密实。金属声屏障安装应牢固。
检查数量：全数检查。
检验方法：观察。

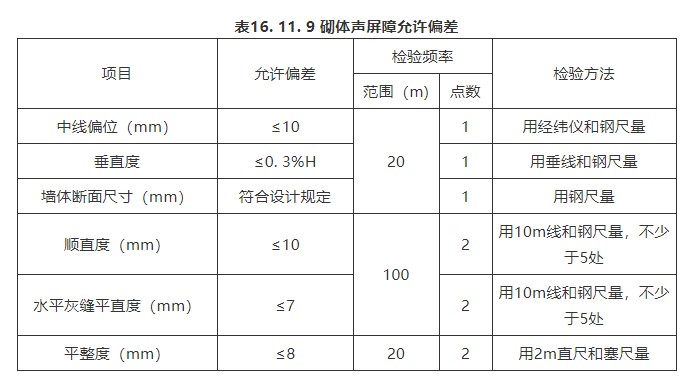

6 砌体声屏障允许偏差应符合表16. 11. 9的规定。

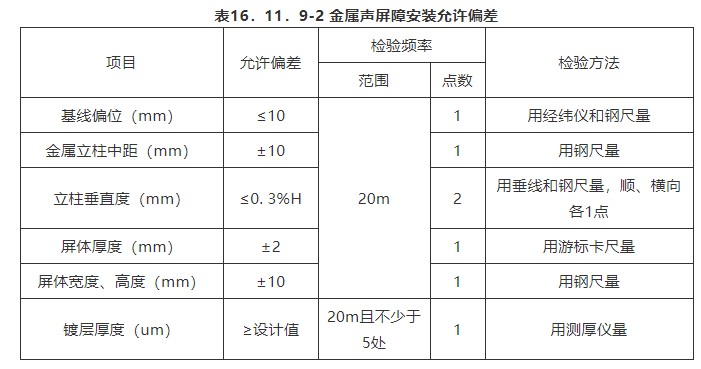

7 金属声屏障安装允许偏差应符合表16.11. 9-2的规定。
16.11.10 防眩板质量检验应符合下列规定：
一 般 项 目
1 防眩板质量应符合设计要求。
检查数量：每种、每批查1次。
检验方法：查出厂检验报告。
2 防眩板安装应牢固、位置准确，遮光角符合设计要求，板面无裂纹，涂层无气泡、缺损。
检查数量：全数检查。
检验方法：观察。

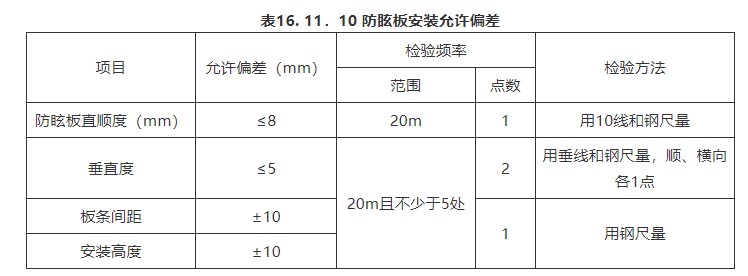

3 防眩板安装允许偏差应符合表16.11.10的规定。
