脚手架工程标准做法图解

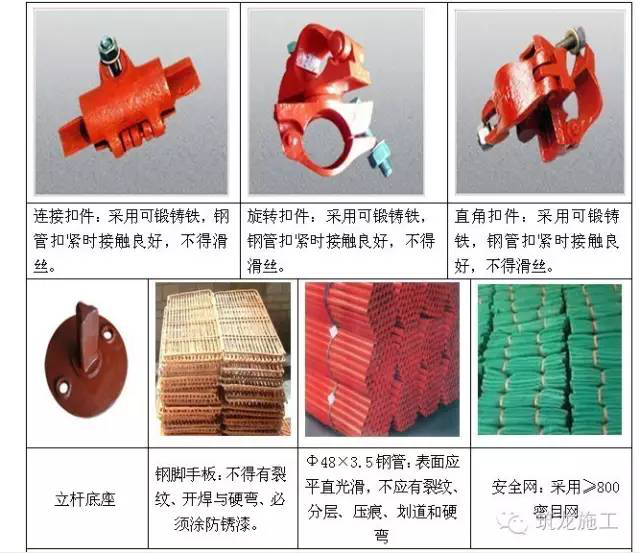

　　A1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

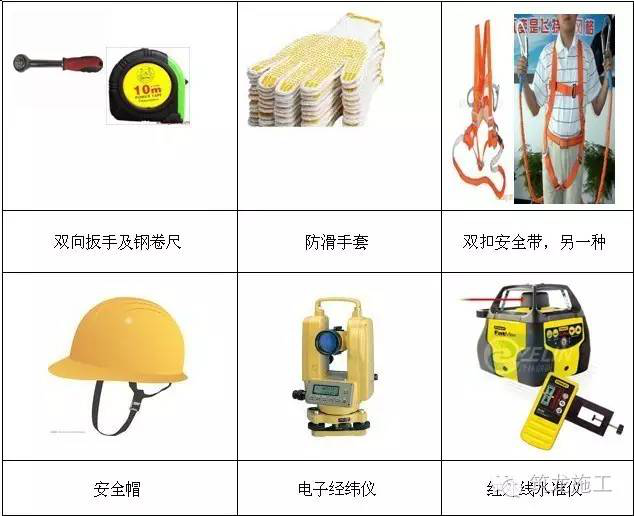

　　A2、安全防护设备及测量作业设备齐全

　　A3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。

　　A4、所以脚手架作业人员必须持证上岗。

　　A5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。

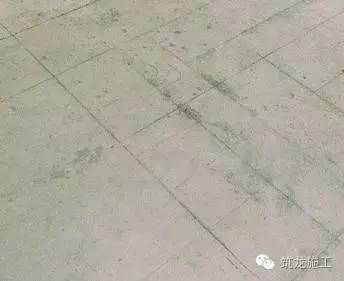

　　A6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

　　A7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处(建筑物四个大角设置防雷点)，并满足防雷专项方案要求，保证防雷接地有效。

　　A8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上，通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

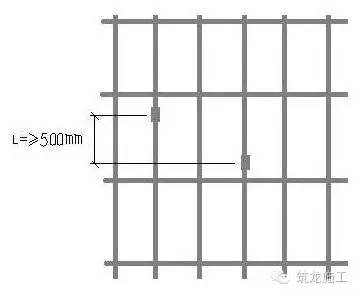

　　A9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

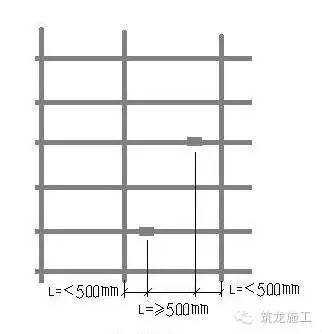

　　A10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

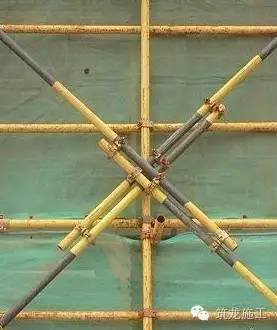

　　A11、剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米，不小于3个扣件。

　　A12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

　　A13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。

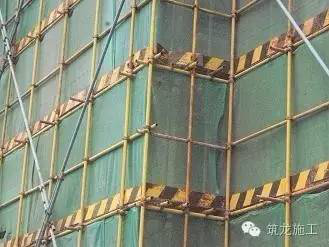

　　A14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

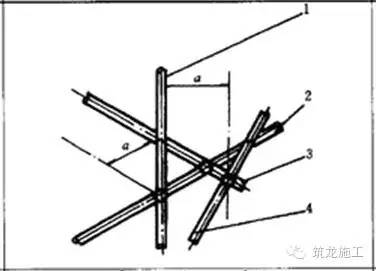

　　A15、主节点处各扣件中心点距离要求：a≤150mm。(1、立杆2、纵向水平杆3、横向水平杆4、剪力撑)。

　　A16、连墙件采用刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积≤27m2,在结构砼侧面预埋Φ20钢筋，钢筋预埋长度及及焊接宽度必须满足专项方案荷载要求，连墙杆靠近主节点设置，偏离主节点的距离≤300mm。

　　A17、钢丝绳卸载预埋件原材料要求：采用直径≥Φ20圆钢，推荐使用预埋螺母装配式预埋件，预埋长度必须满足专项方案荷载要求。

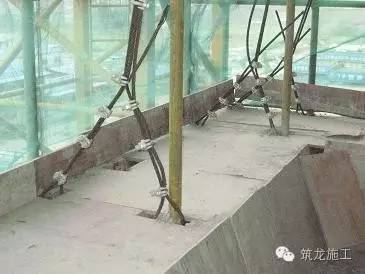

　　A18、钢丝绳卸载预埋件安装要求：预埋位置结构梁外侧，砼未够28天龄期严禁连接卸载钢丝绳。

　　               钢丝绳卸载预埋件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。

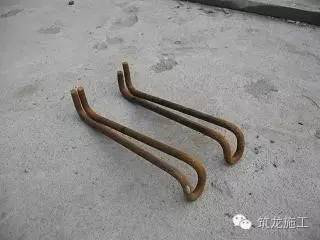

　　A19、悬挑载预埋件原材料要求：采用直径≥Φ20圆钢，严禁使用螺纹钢，预埋长度必须满足专项方案荷载要求;

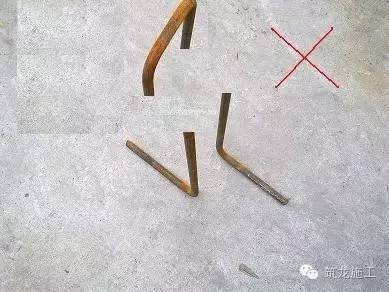

　　悬挑载预埋件错误做法：严禁后期焊接固定。





　　A20、脚手架预埋连墙件要求：采用直径≥Φ20圆钢预埋件，并跟脚手架满焊连接，预埋件严禁使用螺纹钢，预埋长度及焊接长度必须满足专项方案荷载要求;推荐使用、预埋钢板螺母的连接方法。

　　脚手架预埋连墙件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。

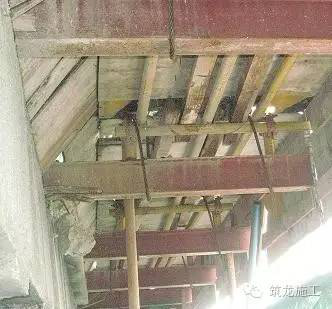

　　A21、悬挑卸载设置要求：悬挑钢梁采用≥16号工字钢，工字钢悬挑架体高度(无钢丝绳卸载)不能超过24米;如高度超过24米的要有专项卸载方案，经监理及甲方确认方可实施。

　　A22、电梯洞口防护栏要求：护栏高度≥1.6米，竖向钢筋间距≤100mm,顶部标准楼层及警示语，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，电梯井内侧必须设置低压照明。



　　A23、楼梯护栏设置要求：采用可拆卸水管护栏，高度≥1.2米;临边超过3米落差的楼梯必须挂网及底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

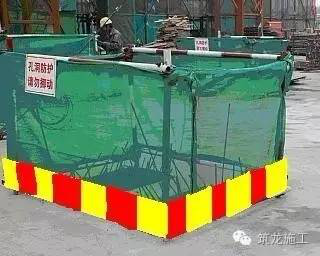

　　A24、楼层内洞口长宽≥400mmх400mm的封闭防护要求：洞口内用四点膨胀螺丝固定Φ6@150钢筋网，面再封≥10mm厚胶合板，四周覆盖压边200mm，再砂浆封边。

　　A25、楼层内洞口长宽<400mmх400mm的封闭防护要求： 10mm厚胶合板固定，刷醒目油漆标识。

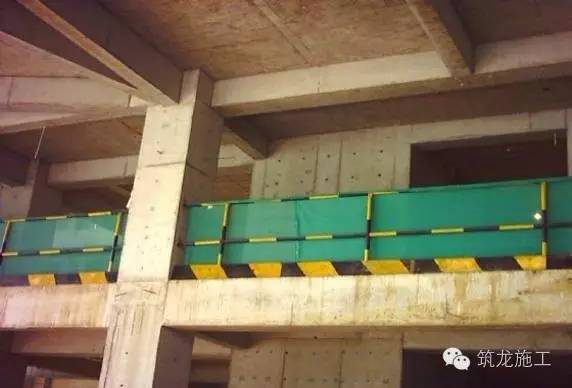

　　A26、临边护栏设置要求：采用可拆卸水管护栏，高度1.2米，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

　　A27、脚手架兜底网设置要求：每3层楼设置一层兜底网，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

　　A28、脚手架硬封闭设置要求：材料采用10mm厚胶合板，每6层楼设置一层硬封闭防护脚手板，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

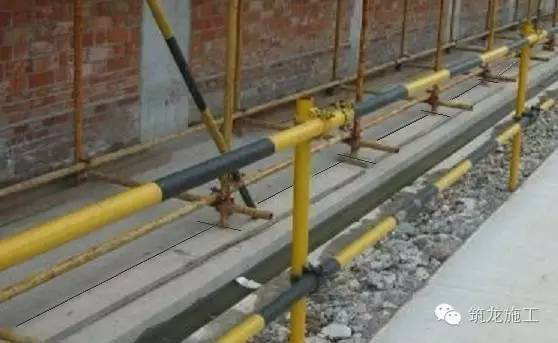

　　A29、基坑护栏设置要求：采用可拆卸水管护栏，高度1.2米，再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，推荐使用砼反坎踢脚板。

　　A30、无法用胶合板封闭护栏设置要求：采用可拆卸水管护栏，高度≥1.2米;临边超过，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

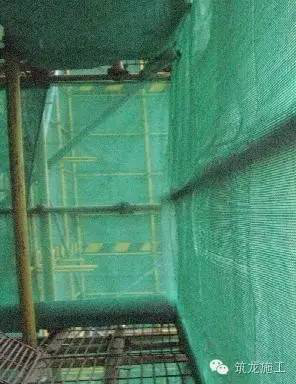

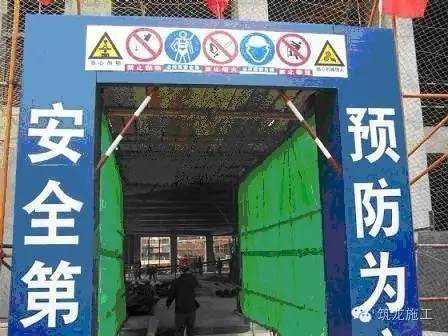

　　A31、安全通道设置要求：材料采用10mm厚胶合板，设置双层胶合板硬封闭防护，人行通道层高度≥2 米

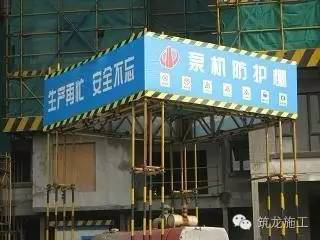

　　A32、塔吊调运覆盖范围防护棚设置要求：材料采用10mm厚胶合板密铺，设置双层胶合板硬封闭防护。

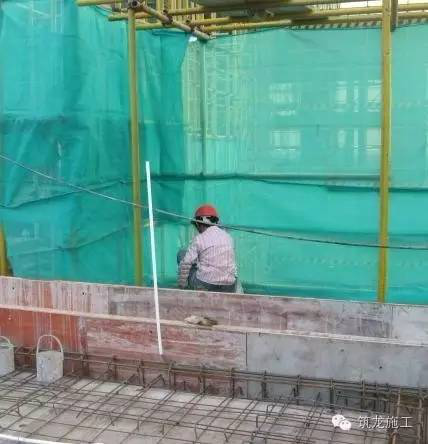

　　A33、踢脚板设置要求：材料采用≥9mm厚胶合板，高度180mm,每层必须设置一层踢脚板;踢脚板设置在立杆及安全网之间。

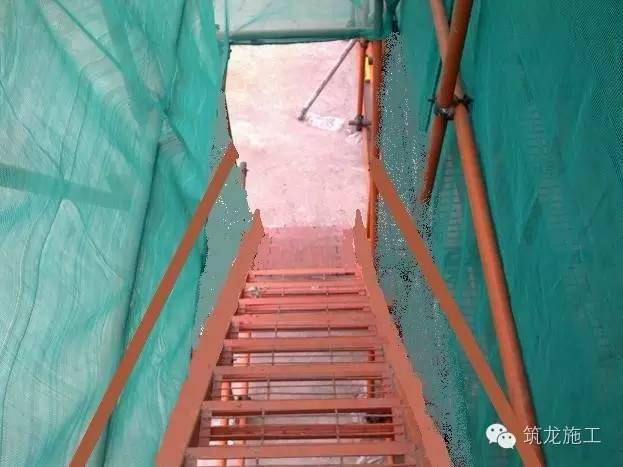

　　A34、施工楼梯搭设原材料要求：采用钢管、钢网踏步板或钢板踏步板、5mm厚胶合板踢脚板;施工楼梯搭设要求：踏步板宽300mm,楼梯宽度≥1000mm，休息平台宽度≥1000mm，踢脚板高180mm，坡度宜采用1∶3，栏杆高度1.2米。

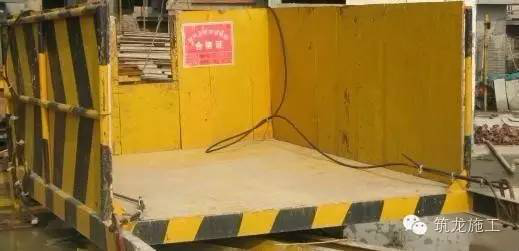

　　A35、整体预制式卸料平台原材料要求：底盘架外围为≥[18槽钢，中间为≥[12槽钢，底板及侧板为≥3mm厚花纹钢板，吊环采用≥20mm厚的钢板，围栏四角立柱和上部扶手中间立柱、水平杆均为Ф48×3.5钢管，钢丝绳采用≥φ18.5×4;

　　整体预制式卸料平台标识要求：每次安装完毕后必须经监理公司验收合格后方可投入使用，并做好每次验收的书面记录，限重标志采用“傻瓜式”限重标识牌。堆放高度不能超过卸料护栏高度;如堆放钢管时，伸出卸料平台外尺寸不得超过钢管总长度的1/4;

　　整体预制式卸料平台搭设要求：使用前总包单位必须提供专项方案，栏杆抗侧压强度满足堆放钢管要求。安全系数不小于2，经监理及甲方确认方可实施。

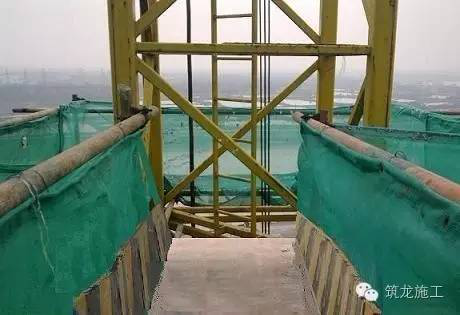

　　A36、塔吊上下班通行通道搭设要求：采用扣件式水管护栏，高度1.2米，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

　　A37、人货梯通道搭设要求：底部采用10mm厚胶合板密铺，防护门采用外挂锁头保护。

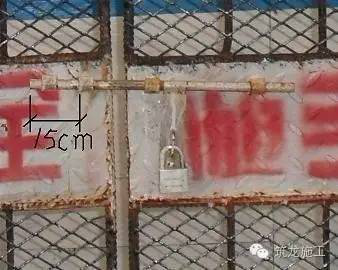

　　A38、人货梯通道插销伸出长度≥150mm,人货梯铁门中部铁板封300mm宽，上下封密钢网。

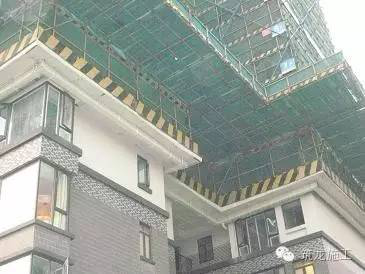

　　A39、悬挑平挡板及斜挡板的设置要求：材料采用10mm厚胶合板，设置双层硬封闭;禁止使用通透材料封闭，总包单位必须提供专项方案，经监理及甲方确认方可实施。

　　双层防护的错误做法：双层防护没有采用硬封闭，采用竹竿代替10mm厚胶合板。

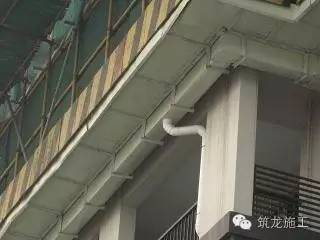

　　A40、悬挑平台板底部排水沟设置：有外墙展示需要的建筑物必须要安装镀锌铁皮排水沟天沟，总包单位必须提供专项方案，经监理及甲方确认方可实施。

　　A41、作业层脚手架搭设要求：脚手架高出作业面高度≥1.8米。

　　A42、每层脚手架搭设完成后，必须经施工单位自验合格，并报经监理公司验收合格后方可进行楼面梁底板安装，并做好每次验收的书面记录。

　　A43、安全警戒要求：脚手架搭设及拆除施工过程中必须有安全员全程负责警戒，不得中途离场，禁止非脚手架作业人员进入安全警戒区域，如安全员或警戒员中途离场，不得施工。

　　A44、警戒区域采用安全铁马隔离并有专人负责警戒，不得中途离场，如安全员或警戒员中途离场，不得施工。

　　A45、拆除脚手架的原则是先搭后拆，后搭先拆;全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求;应根据检查结果补充完善脚手架拆除施工方案中的拆除顺序和措施，经甲方项目部批准后方可实施;拆除脚手架前必须先清除脚手架上杂物及地面障碍物。

　　A46、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。

　　A47、当脚手架采取分段时，对不拆除的脚手架两端，两端有封闭防护，按照专项方案要求增加连墙杆， 总包单位必须提供专项方案，经监理及甲方确认方可实施。

　　A48、当脚手架采取分立面拆除时(如人货电梯位置保留不拆)，对不拆除的脚手架两端，两端有封闭防护，按照专项方案要求增加连墙杆，总包单位必须提供专项方案，经监理及甲方确认方可实施。
