GB 50141-2008给水排水构筑物工程施工及验收规范

4 土石方与地基基础

4.1 一般规定

　　4.1.1 建设单位应向施工单位提供施工影响范围内的地下管线、建(构)筑物及其他公共设施资料，施工单位应采取措施加以保护。

　　4.1.2 施工前应进行挖、填方的平衡计算，综合考虑土石方运距最短、运程最合理和各个工程项目的合理施工顺序等，做好土石方平衡调配，减少重复挖运。

　　4.1.3 降排水系统应经检查和试运转，一切正常后方可开始施工。

　　4.1.4 平整场地的表面坡度应符合设计要求，设计无要求时，流水方向的坡度大于或等于0.2%。

　　4.1.5 基坑(槽)开挖前，应根据围堰或围护结构的类型、工程水文地质条件、施工工艺和地面荷载等因素制定施工方案，经审批后方可施工。

　　4.1.6 围堰、圃护结构应经验收合格后方可进行基坑开挖。挖至设计高程后应及时组织验收，合格后进入下道工序施工，并应减少基坑裸露时间。基坑验收后应予保护，防止扰动。

　　4.1.7 深基坑应做好上、下基坑的坡道，保证车辆行驶及施工人员通行安全。

　　4.1.8 有防汛、防台风要求的基坑必须制定应急措施，确保安全。

　　4.1.9 施工中应对支护结构、周围环境进行观察和监测，出现异常情况应及时处理，恢复正常后方可继续施工。

　　4.1.10 基坑开挖至设计高程后应由建设单位会同设计、勘察、施工、监理等单位共同验收;发现岩、土质与勘察报告不符或有其他异常情况时，由建设单位会同上述单位研究确定处理措施。

　　4.1.11 土石方爆破必须按国家有关部门规定，由具有相应资质的单位进行施工。

条文说明

　　4.1.9 本条强调基坑(槽)土方施工中应对支护结构、周围环境进行监测，出现异常情况应及时处理，待恢复正常后方可继续施工。本条中监测是指沉降观测、变形测量等工程施工安全监测项目。

　　4.1.10 本条参考了《建筑地基基础工程施工质量验收规范》GB 50202—2002附录A.1.1条“所有建(构)筑物均应进行施工验槽”的规定，基坑开挖中发现岩、土质与建设单位提供的设计勘测资料不符或有其他异常情况时，应由建设单位会同建设、监理、设计、勘测等有关单位共同研究处理，由设计单位提出变更设计。

4.7 质量验收标准

　　4.7.1 围堰应符合下列规定：

主控项目

　　1 围堰结构形式和围堰高度、堰底宽度、堰顶宽度以及悬臂桩式围堰板桩入土深度符合设计要求;

　　检查方法：观察，检查施工记录、测量记录。

　　2 堰体稳固，变位、沉降在限定值内。无开裂、塌方、滑坡现象，背水面无线流;

　　检查方法：观察，检查施工记录、监测记录。

一般项目

　　3 所用钢板桩、木桩、填筑土石方、围堰用袋等材料符合设计要求和有关标准的规定;

　　检查方法：观察;检查钢板桩、编织袋、石料等的出厂合格证;检查材料进场验收记录、土质鉴定报告。

　　4 土、袋装土围堰的边坡应稳定、密实，堰内边坡平整、堰外边坡耐水流冲刷;双层桩填芯围堰的内外桩排列紧密一致，芯内填筑材料应分层压实;止水钢板桩垂直，相邻板桩锁口咬合紧密;

　　检查方法：观察;检查施工记录。

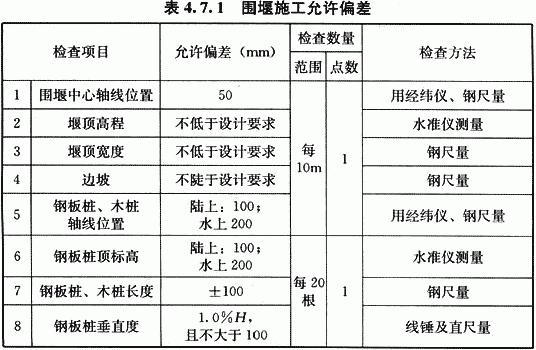

　　5 围堰施工允许偏差应符合表4.7.1的规定。

　　注：H指钢板桩的总长度，mm。

　　4.7.2 基坑开挖应符合下列规定：

主控项目

　　1 基底不应受浸泡或受冻;天然地基不得扰动，超挖;

　　检查方法：观察;检查地基处理资料、施工记录。

　　2 地基承载力应符合设计要求;

　　检查方法：检查验基(槽)记录;检查地基处理或承载力检验报告、复合地基承载力检验报告、工程桩承载力检验报告。

　　检查数量：

　　1)同类型、同处理工艺的地基：不应少于3点;

　　1000㎡以上工程，每100㎡至少应有1点;

　　3000㎡以上工程，每300㎡至少应有1点;每个独立基础下不应少于1点，条形基础槽，每20延米应有1点;

　　2)同类型、同工艺的复合地基：不少于总数的1%，且不应少于3处;有单桩检验要求时，不少于总数的1%，且至少3根;

　　3)同类型、同工艺的工程基础桩承载力和桩身质量：承载力：采用静载荷试验时，不少于总数的1%，且不应少于3根;当总数少于50根时，不应少于2根;采用高应变动力检测时，不少于总数的2%，且不应少于5根;

　　桩身质量：灌注桩，不少于总数的30%，且不应少于20根;其他桩，不少于总数的20%，且不应少于10根。

　　3 基坑边坡稳定、围护结构安全可靠，无变形、沉降、位移，无线流现象;基底无隆起、沉陷、涌水(砂)等现象;

　　检查方法：观察;检查监测记录、施工记录。

一般项目

　　4 基坑边坡护坡完整，无明显渗水现象;围护墙体排列整齐，钢板桩咬合紧密，混凝土墙体结构密实、接缝严密，围檩与支撑牢固可靠;

　　检查方法：观察;检查施工记录、监测记录。

　　5 基坑开挖允许偏差应符合表4.7.2的规定。

　　4.7.3 基坑围护结构与支撑系统的质量验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的相关规定及本规范第4.7.2条的规定。

　　4.7.4 地基基础的地基处理、复合地基、工程基础桩的质量验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的相关规定及本规范第4.7.2条的规定。有抗浮、抗侧向力要求的桩基应按设计要求进行试验。

　　4.7.5 抗浮锚杆应符合下列规定：

主控项目

　　1 钢杆件(钢筋、钢绞线等)以及焊接材料、锚头、压浆材料等的材质、规格应符合设计要求;

　　检查方法：观察，检查出厂质量合格证明、性能检验报告和有关复验报告。

　　2 锚杆的结构、数量、深度等应符合设计要求;

　　检查方法：观察，检查施工记录。

　　3 锚杆抗拔能力、压浆强度等应符合设计要求;

　　检查方法：检查锚杆的抗拔试验报告、浆液试块强度试验报告。

一般项目

　　4 锚杆施工允许偏差应符合表4.7.5的规定。

　　4.7.6 钢筋混凝土基础工程的模板、钢筋、混凝土及分项工程质量验收应分别符合本规范第6.8.1、6.8.2、6.8.3、6.8.7条的规定。

　　4.7.7 基坑回填应符合下列规定：

主控项目

　　1 回填材料应符合设计要求;回填土中不应含有淤泥、腐殖土、有机物，砖、石、木块等杂物，超过本规范第4.6.8条规定的冻土块应清除干净;

　　检查方法：观察，检查施工记录。

　　2 回填高度符合设计要求;沟槽不得带水回填，回填应分层夯实;

　　检查方法：观察，用水准仪检查，检查施工记录。

　　3 回填时构筑物无损伤、沉降、位移;

　　检查方法：观察，检查沉降观测记录。

一般项目

　　4 回填土压实度应符合设计要求，设计无要求时，应符合表4.7.7的规定。

　　注：表中压实度除标注者外均为轻型击实标准。

　　5 压实后表面平整、无松散、起皮、裂纹;粗细颗粒分配均匀，不得有砂窝及梅花现象;

　　检查方式：观察，检查施工记录。

　　6 回填表面平整度宜为20mm;

　　检查方法：观察，用靠尺和楔形塞尺量测;检查施工记录。

条文说明

　　4.7.1 本条第2款规定围堰必须稳固，但工程实践表明：土体变位、沉降也会发生，必须加以限定;无开裂、塌方、滑坡现象，背水面无线漏是堰体安全的基本要求。

　　4.7.2 本条对基坑开挖和地基处理的质量验收作出具体规定，主控项目的检查方法系指验收时，多数为现场观察或检查施工方案、施工记录、试验报告或检测报告等文件资料;检查数量则指工程项目在隐蔽前的抽查数量。

　　4.7.7 回填材料为土时，土质应均匀，其含水量应接近最佳含水量(误差不超过3%);灰土应严格控制配合比，搅拌均匀，颜色基本一致;压实后表面平整、无松散、起皮、裂纹;天然砂石级配良好，粗细颗粒分配均匀，压实后不得有砂窝及梅花现象。

　　表4.7.7回填土压实度的规定，系在原规范第4.3.5条文基础上补充。本规范中压实度的检验点数根据各地工程实践来确定。相对《建筑地基基础工程施工质量验收规范》GB 50202—2002第4.1.5条(强制性条文)控制较为严格。
