13 铝合金幕墙结构安装工程
13.1 一般规定
13.1.1 本章适用于铝合金幕墙结构工程的质量验收。
13.1.2 铝合金幕墙结构安装工程应按下列规定划分检验批：
1 相同设计、材料、工艺和施工条件的幕墙工程每500㎡~1000㎡为一个检验批，不足500㎡应划分为一个检验批。每个检验批每100㎡抽查不应少于一处，每处不应小于10㎡;
2 同一单位工程的不连续的幕墙工程应单独划分检验批;
3 异性或有特殊要求的幕墙检验批的划分，应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位(或建设单位)和施工单位协商确定;
13.1.3 铝合金幕墙结构安装检验批应在进场验收、焊接连接、紧固件连接、制作等分项工程验收合格的基础上进行验收。
13.1.4 安装偏差的检测，应在结构形成空间刚度单元并连接固定后形成。
13.2 支承面
主控项目
13.2.1 铝合金幕墙结构制作定位轴线出锚栓的规格应符合设计要求。
检查数量：按支座数抽查10%，且不应少于4处。
检验方法：用钢尺实测。
13.2.2 预埋件和连接件安装质量的检验指标，应符合下列规定：
1 幕墙结构预埋件和连接件的数量、埋设方法及防腐处理应符合设计要求;
2 预埋件的标高及位置的偏差不应大于20mm。
检查数量：按预埋件数抽查10%，且不应少于4处。
检验方法：用经纬仪、水准仪和钢尺实测。
13.3 总拼和安装
Ⅰ主控项目
13.3.1 铝合金幕墙结构所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行有关标准的规定。
检查数量：全数检查。
检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。
13.3.2 铝合金幕墙结构与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。
检查数量：全数检查。
检验方法：观察，检查隐蔽工程验收记录和施工记录。
13.3.3 各种连接件、紧固件的螺栓应有防松动措施，焊接连接应符合设计要求和国家现行有关标准的规定。
检查数量：全数检查。
检验方法：观察，检查隐蔽工程验收记录和施工记录。
13.3.4 铝合金幕墙结构竖向主要构件安装质量应符合表13.3.4的规定，测量检查应在风力小于4级时进行。
检查数量：按构件数抽查5%，且不应少于3处。
检验方法：见表13.3.4。
13.3.5 铝合金幕墙结构横向主要构件安装质量的允许偏差应符合表13.3.5的规定，测量检查应在风力小于4级时进行。
检查数量：按构件数抽查5%，且不应少于3处。
检验方法：见表13.3.5。

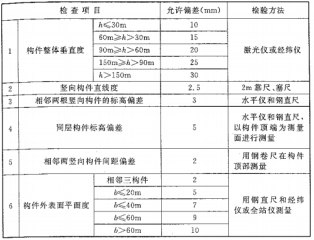

表13.3.4 竖向主要构件安装质量的允许偏差
注：h为围护结构高度，b为围护结构宽度。

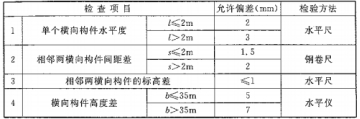

表12.3.5 横向主要构件安装质量的允许偏差
注：l为构件长度，s为间距，b为幕墙结构宽度。
13.3.6 铝合金幕墙结构分格框对角线安装质量的允许偏差应符合表13.3.6的规定，测量检查应在风力小于4级时进行。
检查数量：按分格数抽查5%，且不应少于3处。
检验方法：用钢尺实测。
表13.3.6 分格框对角线安装质量的允许偏差
13.3.7 立柱连接的检验指标，应符合下列规定：
1 芯管材质、规格应符合设计要求;
2 芯管插入上下立柱的总长度不得少于250mm;
3 上下两立柱间的空隙不应少于15mm。
检查数量：按立柱数抽查5%，且不应少于3处。
检验方法：用钢尺实测。
Ⅱ 一般项目
13.3.8 一个分格铝合金型材的表面质量和检验方法应符合表13.3.8的规定。
检查数量：全数检查。
检验方法：见表13.3.8
表13.3.8 个分格铝合金型材的表面质量和检验方法
条文说明
13 铝合金幕墙结构工程
13.1 一般规定
13.1.1 铝合金幕墙是指由铝合金结构构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建筑外围护结构。
13.1.2 当一幢建筑有一幅以上的幕墙时，考虑到幕墙质量的重要性，要求以一幅幕墙作为独立检察单元，对每幅幕墙均要求进行检验验收。对异型或有特殊要求的幕墙，检验批的划分可由监理单位、建筑单位和施工单位协商确定。
13.2 支承面
13.2.2 为了保证幕墙与主体结构连接牢固可靠，幕墙与主体结构连接的预埋件应在主体结构施工时，按设计要求的数量、位置和方法进行埋设，埋设位置应正确。施工过程中如将预埋件的防腐层损坏，应按设计要求重新对其进行防腐处理。
13.3 总拼和安装
13.3.1 铝合金幕墙工程所使用的各种材料、配件大部分都有国家标准，应按设计要求严格检查材料产品合格证书及性能检测报告、材料进场验收记录、复验报告，不符合规定要求的严禁使用。
13.3.4~13.3.6 铝合金幕墙的安装允许偏差是参考了国家现行有关标准的规定，结合铝合金幕墙的特点决定的。
13.3.8 关于铝合金型材表面质量，以一个分格的框架构件作为检验单元。铝合金幕墙工程的框材大多采用高精级铝合金型材，由于加工制作、运输、安装施工过程的许多环节都可能对铝合金型材的表面造成损伤，因此各个环节均应采用适当的保护措施。
