3 接头性能要求

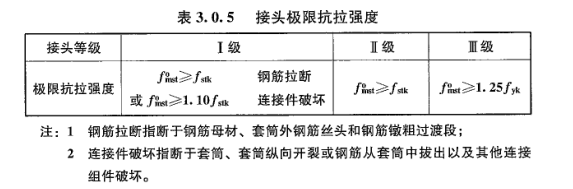

3.0.5Ⅰ级、Ⅱ级、Ⅲ级接头的极限抗拉强度必须符合表3.0.5的规定。
条文说明：
3 接头性能要求
3.0.5本条为强制性条文。本条对《钢筋机械连接技术规程》JGJ107-2010版中I级接头的合格判定条件作了修订。原条文对套筒处外露螺纹和镦粗过渡段的强度要求与连接件的强度要求相同，均应达到1.1倍钢筋极限抗拉强度标准值。工程实践表明，滚轧接头断于钢筋外露螺纹时要达到上述要求是困难的，因为不少钢筋的自身强度就达不到1.1倍极限抗拉强度标准值，钢筋丝头的加工质量再好，也不可能提高钢筋母材强度。根据国家建筑工程质量监督检验中心对近年来国产HRB400级钢筋的统计资料，统计样本共计128276件，拉伸极限强度平均值为620.5MPa，标准差38.5MPa，变异系数0.061，按此数据计算，钢筋极限抗拉强度低于1.1X540=594MPa的比例将高达24.5%。施工现场为避免滚轧外露螺纹处拉断，部分施工企业采取将钢筋丝头做短或不出现外露螺纹，这样就无法实现钢筋丝头在套筒中央位置对顶以减少残余变形;部分施工单位则刻意采购高极限强度钢筋来降低接头抽检不合格率，这也是不可取的，因为高极限强度钢筋通常会伴随更高的屈服强度，钢筋实际屈服强度明显高于设计强度是有害的，它会增加抗弯构件极限受压区高度，或超出设计规范规定的框架梁受压区高度限值，降低构件塑性转动能力，从而降低结构延性;参考美国、日本、法国相关标准和ISO对接头强度的规定，其最高等级接头大都要求不小于钢筋极限抗拉限强度标准值。这次修订做出了上述调整。调整后的I级接头，连接件破坏时仍然要求达到1.1倍极钢筋极限抗拉强度标准值。连接件破坏包括:套筒拉断、套筒纵向开裂、钢筋从套筒中拔出以及组合式接头其他组件的破坏。
原创文章，作者：中建品质工程，如若转载，请注明出处：http://www.pinzhigc.com/flfg/jianzhugongcheng/zhutijiegou/hunningtujiegou/gangjin/1010.html
