JGJ 18钢筋焊接及验收规程

3  材料

　　3.0.6施焊的各种钢筋、钢板均应有质量证明书;焊条、焊丝、氧气、溶解乙炔、液化石油气、二氧化碳气体、焊剂应有产品合格证。

　　钢筋进场时，应按国家现行相关标准的规定抽取试件并作力学性能和重量偏差检验，检验结果必须符合国家现行有关标准的规定。

　　检验数量:按进场的批次和产品的抽样检验方案确定。

　　检验方法:检查产品合格证、出厂检验报告和进场复验报告

4  钢筋焊接

　　4.1基本规定

　　4.1.3在钢筋工程焊接开工之前，参与该项工程施焊的焊工必须进行现场条件下的焊接工艺试验，应经试验合格后，方准于焊接生产。

5  质量检验与验收

　　5.1基本规定

　　5.1.7钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、箍筋闪光对焊接头、预埋件钢筋T形接头的拉伸试验，应从每一检验批接头中随机切取三个接头进行试验并应按下列规定对试验结果进行评定:

　　1符合下列条件之一，应评定该检验批接头拉伸试验合格:

　　1) 3个试件均断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值。

　　2) 2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值;另一试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0倍。

　　注:试件断于热影响区，呈延性断裂，应视作与断于钢筋母材等同; 试件断于热影响区，呈脆性断裂，应视作与断于焊缝等同。

　　2符合下列条件之一，应进行复验:

　　1) 2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值;另一试件断于焊缝，或热影响区，呈脆性断裂，其抗拉强度小于钢筋母材抗拉强度标准值的1.0倍。

　　2) 1个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值;另2个试件断于焊缝或热影响区，呈脆性断裂。

　　3 3个试件均断于焊缝，呈脆性断裂，其抗拉强度均大于或等于钢筋母材抗拉强度标准值的1.0倍，应进行复验。当3个试件中有1个试件抗拉强度小于钢筋母材抗拉强度标准值的1.0倍，应评定该检验批接头拉伸试验不合格。

　　4 复验时，应切取6个试件进行试验。试验结果，若有4个或4个以上试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值，另2个或2个以下试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0倍，应评定该检验批接头拉伸试验复验合格。

　　5 可焊接余热处理钢筋RRB400W焊接接头拉伸试验结果，其抗拉强度应符合同级别热轧带肋钢筋抗拉强度标准值540MPa的规定。

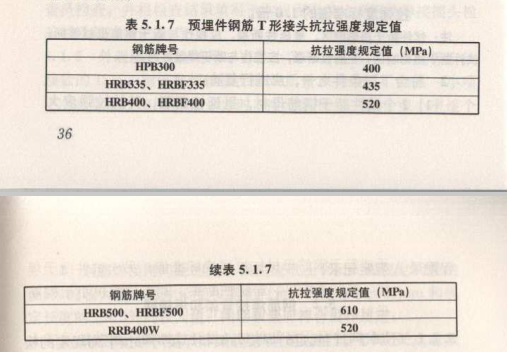

　　6 预埋件钢筋T形接头拉伸试验结果，3个试件的抗拉强度均大于或等于表5.1.7的规定值时，应评定该检验批接头拉伸试验合格。若有一个接头试件抗拉强度小于表5.1.7的规定值 时，应进行复验。

　　复验时，应切取6个试件进行试验。复验结果，其抗拉强度均大于或等于表5.1.7的规定值时，应评定该检验批接头拉伸试验复验合格。

　　5.1.8钢筋闪光对焊接头、气压焊接头进行弯曲试验时，应从每一个检验批接头中随机切取3个接头，焊缝应处于弯曲中心点，弯心直径和弯曲角度应符合表5.1.8的规定。

　　弯曲试验结果应按下列规定进行评定:

　　1当试验结果，弯曲至90°，有2个或3个试件外侧(含焊缝和热影响区)未发生宽度达到0.5mm的裂纹，应评定该检验批接头弯曲试验合格。

　　2当有2个试件发生宽度达到0.5mm的裂纹，应进行复验。

　　3当有3个试件发生宽度达到0.5mm的裂纹，应评定该检验批接头弯曲试验不合格。

　　4复验时，应切取6个试件进行试验。复验结果，当不超过2个试件发生宽度达到0.5mm的裂纹时，应评定该检验批接头弯曲试验复验合格。

6  焊工考试

　　6.0.1从事钢筋焊接施工的焊工必须持有钢筋焊工考试合格证 并应按照合格证规定的范围上岗操作。

7  焊接安全

　　7.0.4焊接作业区防火安全应符合下列规定;

　　1焊接作业区和焊机周围6m以内，严禁堆放装饰材料、油料、木材、氧气瓶、溶解乙炔气瓶、液化石油气瓶等易燃、易爆物品;

　　2除必须在施工工作面焊接外，钢筋应在专门搭设的防雨、防潮、防晒的工房内焊接;工房的屋顶应有安全防护和 排水设施，地面应干燥，应有防止飞溅的金属火花伤人的设施;

　　3高空作业的下方和焊接火星所及范围内，必须彻底清除易燃、易爆物品;

　　4焊接作业区应配置足够的灭火设备，如水池、沙箱、水龙带、消火栓、手提灭火器。

条文说明：

3  材料

　　3.0.6本条文强调各种钢筋和焊接材料必须质量合格、可靠。

　　2010年12月20日，住房和城乡建设部关于发布国家标准《混凝土结构工程施工质量验收规范》GB50204-2002局部修订的公告(第849号)，对5.2.1条钢筋进场复验作出规定，如正文;现已入该项国家标准(2011年版)。

　　对于每批钢筋的检验数量，应按相关产品标准执行，国家标准《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB1499.1-2008和《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB1499.2-2007中规定每批抽取5个试件，先进行重量偏差检验，再取其中2个试件进行力学性能检验。

　　本规程中，涉及原材料进场检查数量和检验方法时，除有明确规定外，均应按以上叙述理解、执行。

　　本条文为强制性条文，应严格执行。

4  钢筋焊接

　　4.1基本规定

　　4.1.3在工程开工或者每批钢筋正式焊接之前，无论采用何种焊接工艺方法，均须采用与生产相同条件进行焊接工艺试验，以便了解钢筋焊接性能，选择最佳焊接参数，以及掌握担负生产的焊工的技术水平。每种牌号、每种规格钢筋试件数量和要求与本规程第5章“质量检验与验收”中规定相同。若第1次未通过，应改进工艺，调整参数，直至合格为止。采用的焊接工艺参数应作好记录，以备查考。

　　在焊接过程中，如果钢筋牌号、直径发生变更，应同样进行焊接工艺试验。本条是强制性条文，应严格执行。

5  质量检验与验收

　　5.1基本规定

　　5.1.7本条为钢筋焊接接头拉伸试验评定标准。与《钢筋焊接及验收规程》JGJ18-2003同条比较，3个试件中脆断比例的规定更加严格;但试件脆断时的抗拉强度，从原来应大于或等于钢筋母材抗拉强度标准值的1.1倍调至1.0倍，更加符合实际;施工单位应精心施焊，确保结构安全。

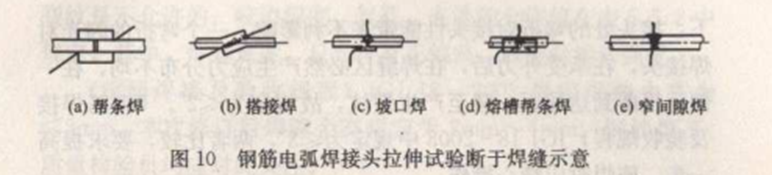

　　钢筋电弧焊接头拉伸试验结果不应断于焊缝(图10)。

　　若有一个试件断于钢筋母材，且呈脆性断裂;或有一个试件断于钢筋母材，其抗拉强度又小于钢筋母材抗拉强度标准值，应视该项试验为无效，并检验钢筋母材的化学成分和力学性能。 本条文为强制性条文，必须严格执行。

　　5.1.8弯曲试验可在万能试验机、手动或电动液压弯曲试验器上进行;根据焊接接头实际情况，宜将试件受压面金属毛刺、镦粗部分消除。

　　本条文为强制性条文，必须严格执行。

6  焊工考试

　　6.0.1钢筋焊接质量直接关系到整个工程的质量，而焊接质量在很大程度上又决定于焊工的操作技能。因此，焊工考试十分重要。本条为强制性条文，必须严格执行。

7  焊接安全

　　7.0.4 防止焊接引发火灾，至关重要;本条文为强制性条文，必须严格执行。易燃物品指:有机灰尘、木材、木屑、棉纱棉 丝、干垫干草、各种石油产品、油漆、可燃保温材料和装饰材料等。

　　由上方坠落火星引发火灾事故，时有发生，应吸取教训。
