　　GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》

　　10.室外排水管网安装

　　10. 1 一 般 规 定

　　10.1.1 本章适用于民用建筑群(住宅小区)及厂区的室外排水管网安装工程的质量检验与验收。

　　10.1.2 室外排水管道应采用混凝土管、钢筋混凝土管、排水铸铁管或塑料管。其规格及质量必须符合现行国家标准及设计要求。

　　条文说明：10.1.2 调查中反映，住宅小区的室外排水工程大部分还在应用混凝土管、钢筋混凝土管、排水铸铁管，用的也比较安全，反映也较好，故条文中将其列入。以前常用的缸瓦管因管壁较脆，易破损，多数地区已不用或很少用，所以条文中没列入。近几年发展起来的各种塑料排水管如: 聚氯乙烯直壁管、环向(或螺旋)加肋管、双壁波纹管、高密度聚乙烯双重壁缠绕管和非热塑性夹砂玻璃钢管等已大量问世，由于其施工方便、密封可靠、美观、耐腐蚀、耐老化、机械强度好等优点已被多数用户所认可，在上海市已被大量采用，完全有取代其他排水管的趋势，故将其列入条文中。

　　10 . 1.3 排水管沟及井池的土方工程、沟底的处理、管道穿井壁处的处理、管沟及井池周围的回填要求等，均参照给水管沟及井室的规定执行。

　　条文说明：10.1.3 排水系统的管沟及井室的土方工程，沟底的处理，管道穿井壁处的处理，管沟及井池周围的回填要求等与给水系统的对应要求相同，因此确定执行同样规则。

　　10.1.4 各种排水井、池应按设计给定的标准图施工，各种排水井和化粪池均应用混凝土做底板(雨水井除外)，厚度不小于 100mm。

　　条文说明：10.1.4 要求各种排水井和化粪池必须用混凝土打底板是由其使用环境所决定，调查时发现一些井池坍塌多数是由于混凝土底板没打或打的质量不好，在粪水的长期浸泡下出的问题。故要求必须先打混凝土底板后，再在其上砌井室。

　　10. 2 排水管道安装

　　主 控 项 目

　　强制条文：10.2.1（已废止）排水管道的坡度必须符合设计要求，严禁无坡或倒坡。

　　检验方法:用水准仪、拉线和尺量检查。

　　条文说明：10.2.1（已废止）找好坡度直接关系到排水管道的使用功能，故严禁无坡或倒坡。

　　10.2.2 管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。

　　检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加 1m，时间不少于 30min，逐段观察。

　　条文说明：10.2.2 排水管道中虽无压，但不应渗漏，长期渗漏处可导致管基下沉，管道悬空，因此要求在施工过程中，在两检查井间管道安装完毕后，即应做灌水试验。通水试验是检验排水使用功能的手段，随着从上游不断向下游做灌水试验的同时，也检验了通水的能力。

　　一 般 项 目

　　10.2.3 管道的坐标和标高应符合设计要求，安装的允许偏差应符合表 10.2.3 的规定。

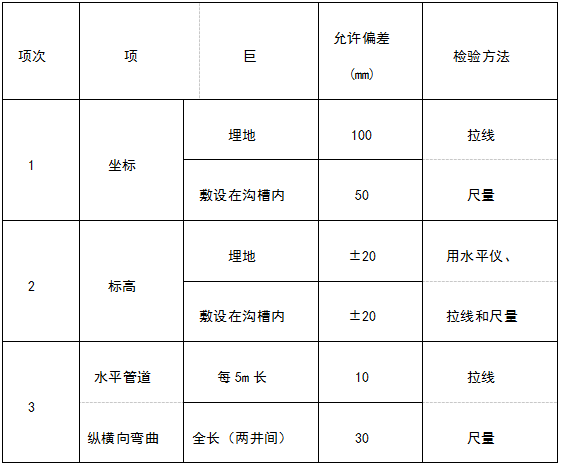

　　表10.2.3 室外排水管道安装的允许偏差和检验方法

　　10.2.4 排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于 2mm。

　　检验方法:观察和尺量检查。

　　10.2.5 排水铸铁管外壁在安装前应除锈，涂二遍石油沥青漆。

　　检验方法:观察检查。

　　10.2.6 承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。

　　检验方法:观察检查。

　　10.2.7 混凝土管或钢筋混凝土管采用抹带接口时，应符合下列规定:

　　1 抹带前应将管口的外壁凿毛，扫净，当管径小于或等于 500mm 时，抹带可一次完成;当管径大于 500mm 时，应分二次抹成，抹带不得有裂纹。

　　2 钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。

　　3 抹带厚度不得小于管壁的厚度，宽度宜为 80～100mm。

　　检验方法:观察和尺量检查。

　　10. 3 排水管沟及井池

　　主 控 项 目

　　10.3.1 沟基的处理和井池的底板强度必须符合设计要求。

　　检验方法:现场观察和尺量检查，检查混凝土强度报告。

　　条文说明：10.3.1 如沟基夯实和支墩大小、尺寸、距离，强度等不符合要求，待管道安装上，土回填后必然造成沉降不均，管道或接口处将因受力不均而断裂。如井池底板不牢，必然产生井池体变形或开裂，必然迁带管道不均匀沉降，给管网带来损坏。因此必须重视排水沟基的处理和保证井池的底板强度。

　　10.3.2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为±15mm。

　　检验方法:用水准仪及尺量检查。

　　条文说明：10.3.2 检查井、化粪池的底板及进出水管的标高直接影响整个排水系统的使用功能，一处变动迁动多处。故相关标高必须严格控制好。

　　一 般 项 目

　　10.3.3 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。

　　检验方法:观察及尺量检查。

　　10.3.4 井盖选用应正确，标志应明显，标高应符合设计要求。

　　检验方法:观察、尺量检查。
