JGJ232矿物绝缘电缆敷设技术规程

3  设计

　　3.1型号规格选择

　　3.1.7有耐火要求的线路，矿物绝缘电缆中间连接附件的耐火等级不应低于电缆本体的耐火等级。

4  施工

　　4.1一般规定

　　4.1.7交流系统单芯电缆敷设应采取下列防涡流措施:

　　1 电缆应分回路进出钢制配电箱(柜)、桥架;

　　2 电缆应采用金属件固定或金属线绑扎，且不得形成闭合铁磁回路;

　　3 当电缆穿过钢管(钢套管)或钢筋混凝土楼板、墙体的预留洞时，电缆应分回路敷设。

　　4.1.9电缆首末端、分支处及中间接头处应设标志牌。

　　4.1.10 当电缆穿越不同防火区时，其洞口应采用不燃材料进行封堵。

　　4.10接地

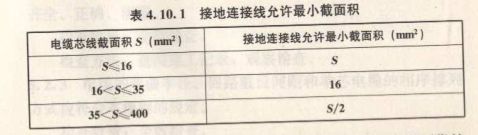

　　4.10.1当电缆铜护套作为保护导体使用时，终端接地铜片的最小截面积不应小于电缆铜护套截面积，电缆接地连接线允许最小截面积应符合表4.10.1的规定。

　　
条文说明：

3  设计

　　3.1型号规格选择

　　3.1.7为避免因火灾造成中间连接附件的损毁，导致线路停电，特此对中间连接附件的耐火等级做出要求。

4  施工

　　4.1一般规定

　　4.1.6、4.1.7大截面矿物绝缘电缆多为单芯电缆，在敷设时应有科学的排布方式以减少因涡流造成的能量损失。所以规定电缆进出钢制配电箱(柜)、桥架等开孔及穿金属管道应避免产生涡流。

　　电缆明敷直接固定在混凝土墙体(顶板)上，由于金属胀栓接触墙(顶板)内钢筋会形成闭合磁路。

　　混凝土楼板或墙体内有密布钢筋可形成闭合磁路，所以电缆穿越混凝土楼板或墙体的预留洞可能产生涡流造成电能损耗。

　　4.1.9 由于通常情况下并行敷设的电缆数量较多，为便于区分及检修方便，需加设标志牌。

　　4.1.10为防止在火灾情况下火源穿越不同防火分区，矿物绝缘电缆穿越的洞口应采用耐火级别最高等级的材料进行严密封堵。

　　4.10接地

　　4.10.1电缆铜护套作为接地线，通过电缆终端接头铜片及接地连接线与设备或配电设施的保护导体排相连接，形成一根整体的保护导体，所以要求接地铜片不小于电缆护套截面积;同一回路电缆接地连接线可以共用，每根电缆也可单独敷设一根相同材质相同截面的接地连接线，要求接地连接线应符合表4.10.1的要求，以保证整条线路保护导体截面积不降低。
