　　跨接表识，弯曲度一致：

　　桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓(强标)。至于支架的接地，就是把支架与桥架连接处固定刮漆就可以(或是抓垫)。接地线最小截面不小于4平方米。

　　金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。

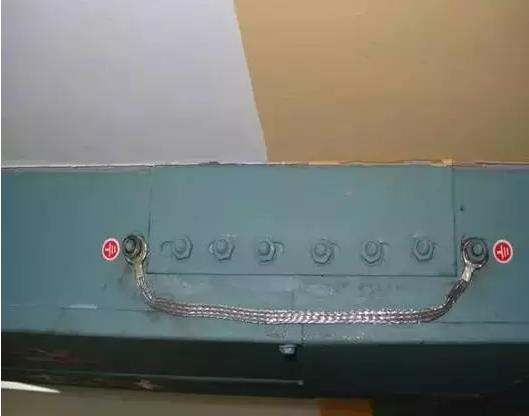

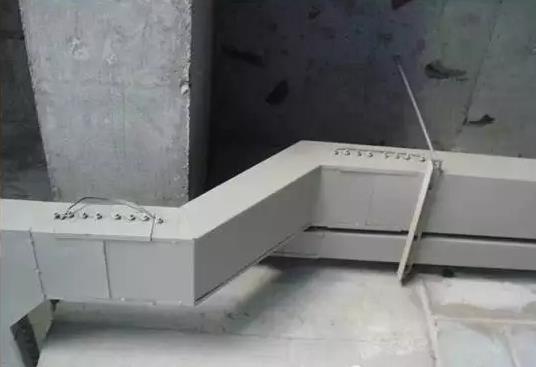

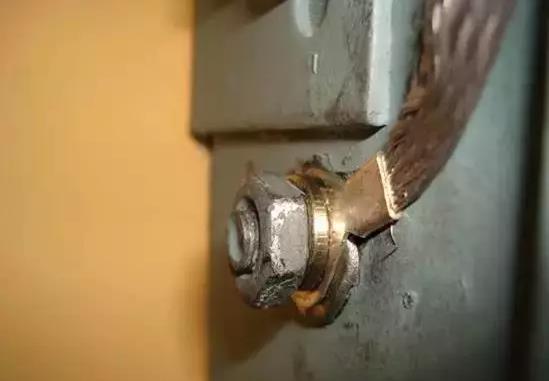

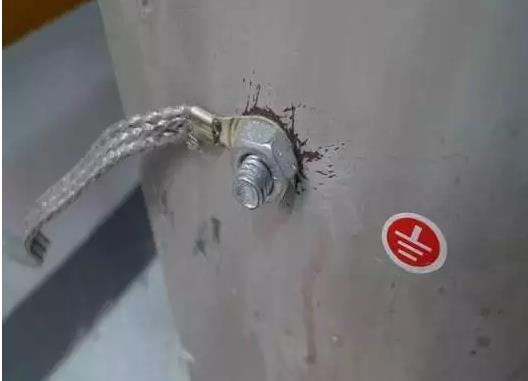

　　跨接线压线处细部做法，如下：

　　注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置;不能用连接螺栓固定跨接线。

　　螺栓的个数;压接位置，如下：

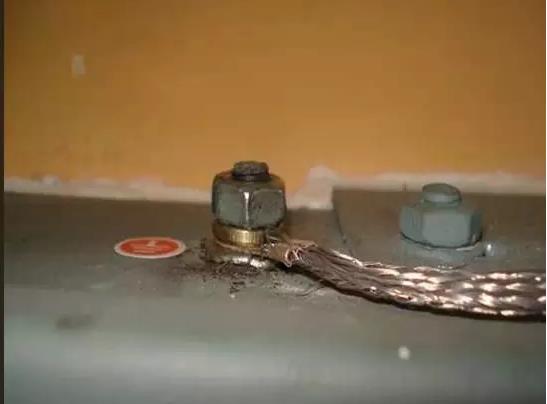

　　破漆压接不够规范，没弹簧垫及平垫，如下：

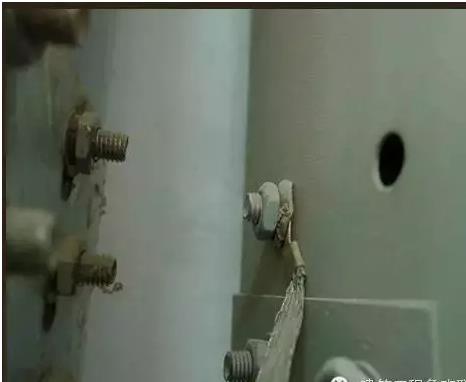

　　错误的压接，顺序不对，如下：

　　重要房间桥架的接地，如下：

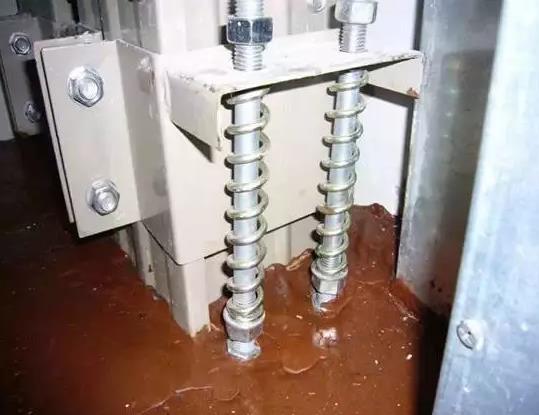

母线防火泥封堵：

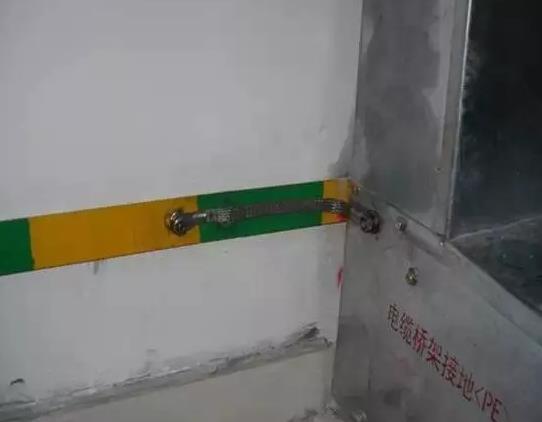

　　电井内桥架接地及表识，如下：

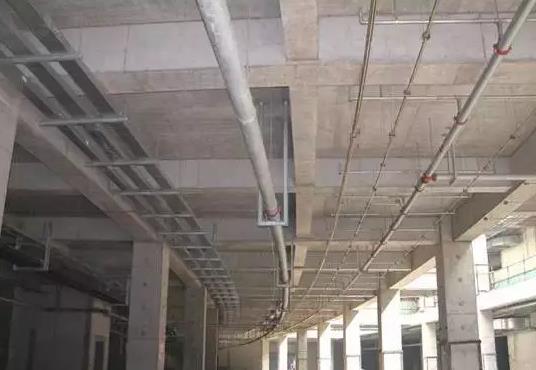

　　桥架的安装：横平竖直，弯头处要平缓。当桥架分层时，最好用组合架。

　　桥架内部要加设防火封堵或加设防火包。

　　钢制30米，铝合金及塑料的15米要加伸缩节。过建筑物变形缝处(伸缩缝、沉降缝)加补偿装置。

　　桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。

　　螺母位于桥架的外侧。当支架与铝合金桥架连接时，注意防电化措施。

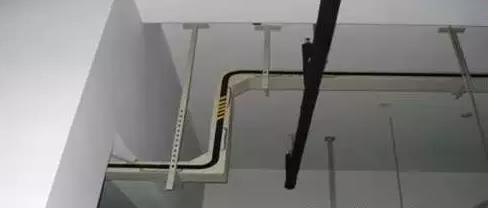

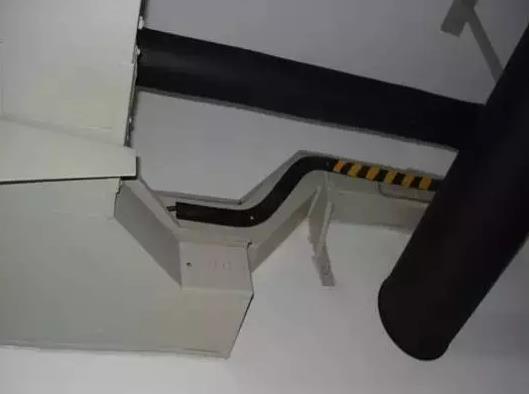

　　注意转弯处支架的设置。

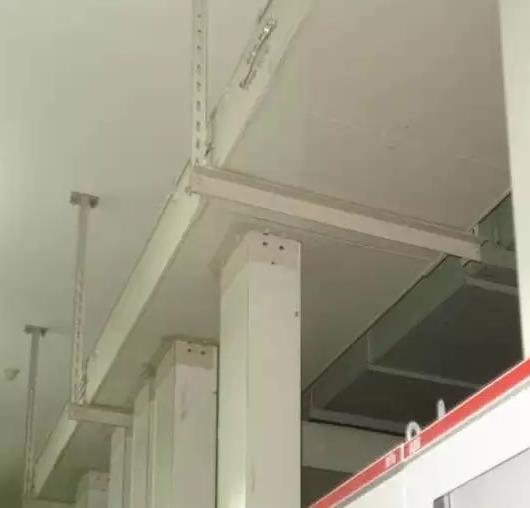

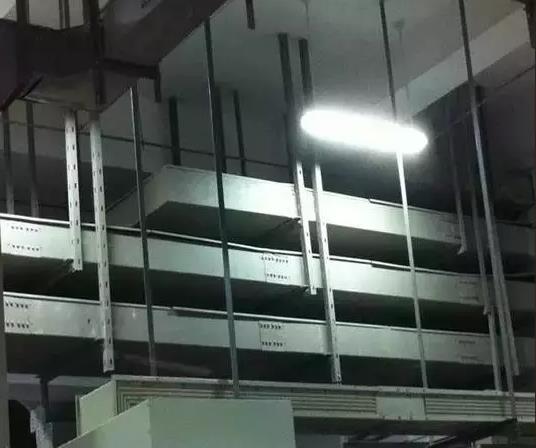

　　配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致，如下：

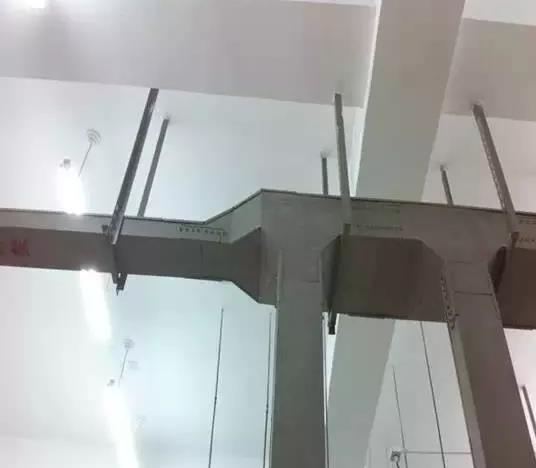

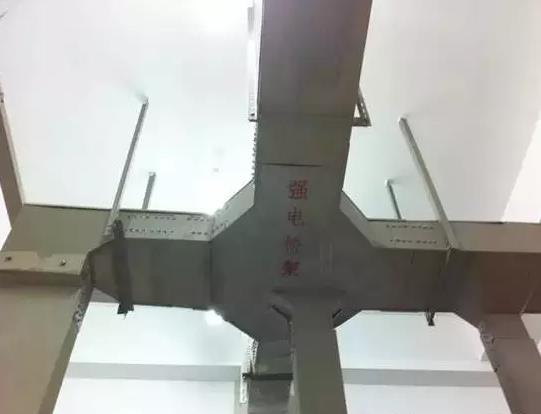

　　三通变径使用合理，如下：

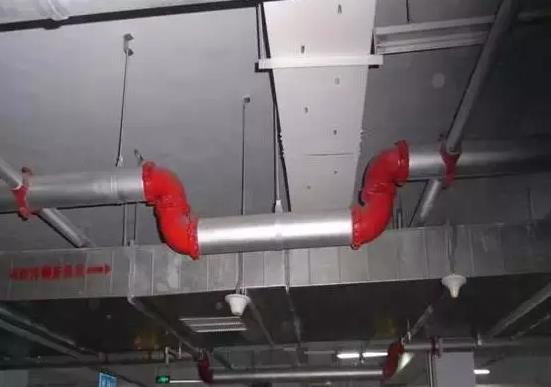

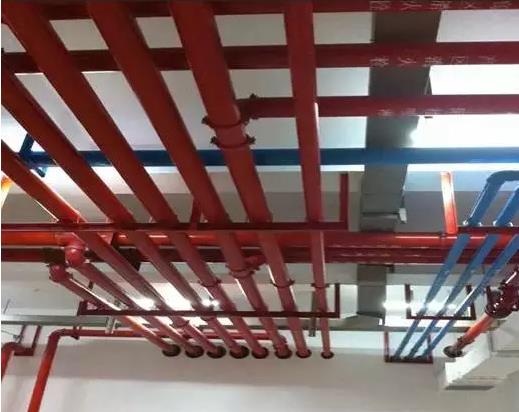

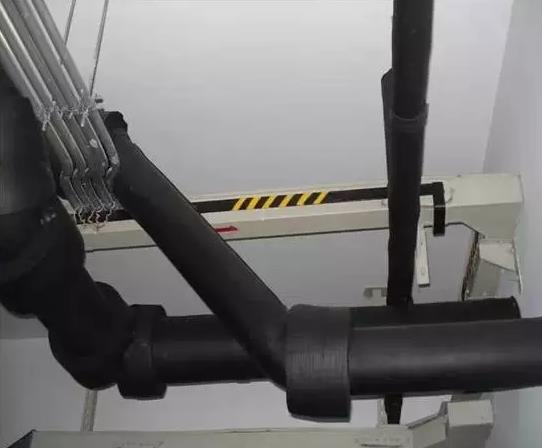

　　桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩，如下：

　　桥架提早做在上，如下：

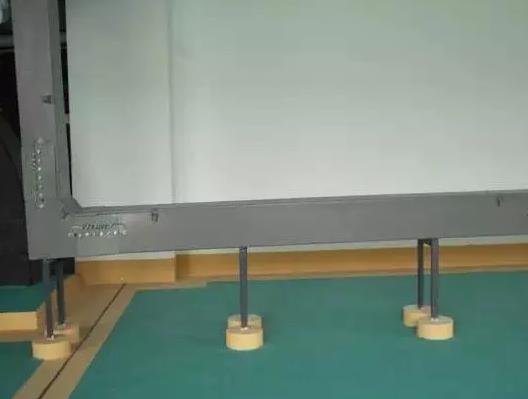

　　漂亮的桥架支墩，如下：

　　强调点：

　　梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。南方地区一般做接地扁铁跟桥架一起。
