泥浆护壁成孔灌注桩施工工艺

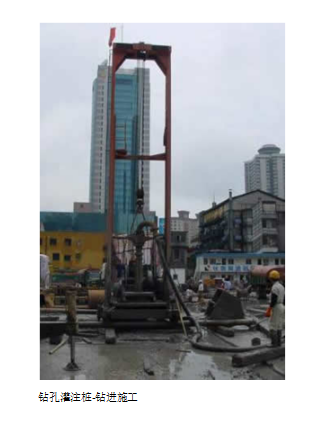

　　1、泥浆护壁成孔灌注桩

　　泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。

　　成孔机械有潜水钻机、冲击钻机、冲抓锥等。

　　泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土

　　(1).埋设护筒和制备泥浆

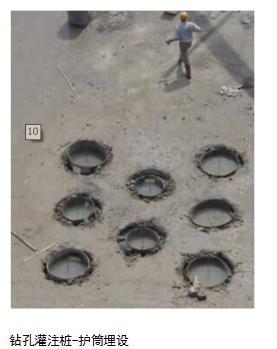

　　①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。钻孔灌注桩-护筒埋设见图2-18。护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

　　②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定;泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔;通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。

　　(2).成孔

　　1)潜水钻机成孔

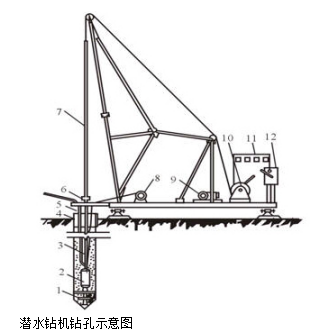

　　①潜水钻机成孔示意图

　　潜水钻机成孔示意图如图所示

　　1-钻头;2-潜水钻机;3-电缆;4-护筒;5-水管;

　　6-滚轮(支点);7-钻杆;8-电缆盘;9-5KN卷扬机;

　　10-10KN卷扬机;11-电流电压表;12-启动开关

　　②工作方式

　　潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。

　　③排渣方式

　　潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式，如图2-21所示。

　　a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。

　　b.反循环排渣法:砂石泵随主机一起潜入孔内，直接将切削碎泥渣随泥浆抽排出孔外。

　　(a)正循环排渣;(b)反循环排渣

　　1-钻杆;2-送水管;3-主机;4-钻头;5-沉淀池;

　　6-潜水泥浆泵;7-泥浆泵;8-砂石泵;9-抽渣管;10-排渣胶管

　　(2)冲击钻成孔

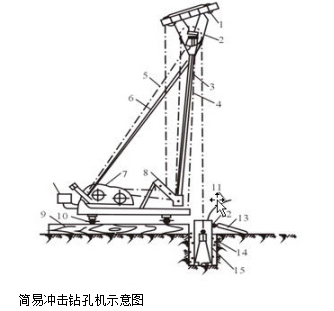

　　①冲击钻机通过机架、卷扬机把带刃的重钻头(冲击锤)提高到一定高度，靠自由下落的冲击力切削破碎岩层或冲击土层成孔(图2-22)

　　②冲击钻头形式有十字形、工字形、人字形等，一般常用十字形冲击钻头(图2-23)。

　　③冲孔前应埋设钢护筒，并准备好护壁材料。

　　1-副滑轮;2-主滑轮;3-主杆;4-前拉索;5-后拉索;

　　6-斜撑;7-双滚筒卷扬机;8-导向轮;9-垫木;10-钢管;

　　11-供浆管;12-溢流口;13-泥浆渡槽;14-护筒回填土;15-钻头

　　④冲击钻机就位后，校正冲锤中心对准护筒中心，在冲程0.4～0.8m范围内应低提密冲，并及时加入石块与泥浆护壁，直至护筒下沉3～4m以后，冲程可以提高到1.5～2.0m，转入正常冲击，随时测定并控制泥浆相对密度。

　　⑤施工中，应经常检查钢丝绳损坏情况，卡机松紧程度和转向装置是否灵活，以免掉钻。
