GB50242-2002建筑给水排水及采暖工程施工质量验收

　　GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》

　　7卫生器具安装

　　7. 1 一 般 规 定

　　7.1.1 本章适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验与验收。

　　7.1.2 卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。

　　7 . 1 .3 卫生器具安装高度如设计无要求时，应符合表 7.1.3 的规定。

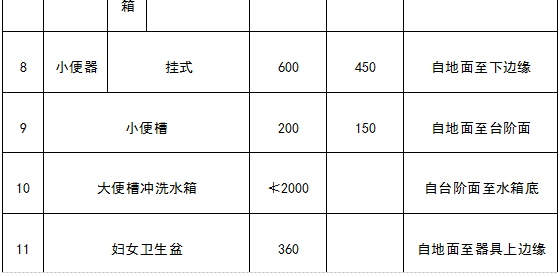

　　表7.1.3 卫生器具的安装高度

　　7.1.4 卫生器具给水配件的安装高度，如设计无要求时，应符合表 7.1.4 的规定。

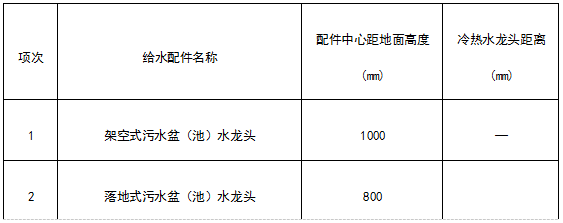

　　表7.1.4 卫生器具给水配件的安装高度

　　注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为 700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。

　　7. 2 卫生器具安装

　　主 控 项 目

　　7.2.1 排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于 50mm。

　　检验方法:试水观察检查。

　　条文说明：7.2.1为保证排水栓和地漏的使用安全，排水栓和地漏安装应平整、牢固低于排水表面这是最基本的要求。其周边的渗漏往往被人们所忽视，是一大隐患。强调周边做到无渗漏。规定水封高度，保证地漏使用功能。

　　7.2.2 卫生器具交工前应做满水和通水试验。

　　检验方法:满水后各连接件不渗不漏;通水试验给、排水畅通。

　　条文说明：7.2.2 经调研很多卫生器具如洗面盆、浴盆等如不作满水试验，其溢流口、溢流管是否畅通无从检查;所有的卫生器具均应作通水试验，以检验其使用效果。

　　一 般 项 目

　　7 . 2 .3 卫生器具安装的允许偏差应符合表 7.2.3 的规定。

　　表7 2.3 卫生器具安装的允许偏差和检验方法

　　7.2.4 有饰面的浴盆，应留有通向浴盆排水口的检修门。

　　检验方法:观察检查。

　　7.2.5 小便槽冲洗管，应采用镀锌钢管或硬质塑料管。冲洗孔应斜向下方安装，冲洗水流同墙面成 45°角。镀锌钢管钻孔后应进行二次镀锌。

　　检验方法:观察检查。

　　条文说明：7.2.5 主要是保证冲洗水质和冲洗效果。要求镀锌钢管钻孔后进行二次镀锌，主要是防止因钻孔氧化腐蚀，出水腐蚀墙面并减少冲洗管的使用寿命。

　　7.2.6 卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。

　　检验方法:观察和手扳检查。

　　7. 3 卫生器具给水配件安装

　　主 控 项 目

　　7.3.1 卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。

　　检验方法:观察及手扳检查。

　　条文说明：7.3.1 对卫生器具给水配件质量进行控制，主要是保证外观质量和使用功能。

　　一 般 项 目

　　7.3.2 卫生器具给水配件安装标高的允许偏差应符合表 7.3.2 的规定。

　　7.3.3 浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面 1.8m。检验方法:尺量检查。

　　条文说明：经调研，普遍认为挂钩距地面 1.8m 较为合适，使用方便。

　　表7.3.2 卫生器具给水配件安装标高的允许偏差和检验方法

　　7. 4 卫生器具排水管道安装

　　主 控 项 目

　　7.4.1 与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施;管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。

　　检验方法:观察和手扳检查。

　　条文说明：7.4.1 根据调研和多年的工程实践情况，卫生器具排水管道与楼板的接合部位一向是薄弱环节，存在严重质量通病，最容易漏水。故强调与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施;管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。

　　7.4.2 连接卫生器具的排水管道接口应紧密不漏，其固定支架、管卡等支撑位置应

　　正确、牢固，与管道的接触应平整。

　　检验方法:观察及通水检查。

　　一 般 项 目

　　7.4.3卫生器具排水管道安装的允许偏差应符合表 7.4.3 的规定。

　　定。 表7.4.3 卫生器具排水管道安装的允许偏差及检验方法

　　7.4.4连接卫生器具的排水管管径和最小坡度，如设计无要求时，应符合表7.4.4的规定。

　　表7.4.4 连接卫生器具的排水管管径和最小坡度

　　检验方法:用水平尺和尺量检查。
