16钢索配线
16.1主控项目
16.1.1钢索配线应采用镀锌钢索，不应采用含油芯的钢索。钢索的钢丝直径应小于0.5mm，钢索不应有扭曲和断股等缺陷。
检查数量：全数检查。
检查方法：尺量检查、观察检查，查验材料证明文件及材料进场验收记录。
条文说明：
16.1.1含油芯的钢索易积储灰尘而锈蚀，采用镀锌钢索的目的是为了防止钢索锈蚀。钢索不应有扭曲和断股等缺陷，目的是为了保证钢索的强度，确保安全。
16.1.2钢索与终端拉环套接应采用心形环，固定钢索的线卡不应少于2个，钢索端头应用镀锌铁线绑扎紧密，且应与保护导体可靠连接。
检查数量：全数检查。
检查方法：施工中观察检查并查阅隐蔽工程检查记录。
16.1.3钢索终端拉环埋件应牢固可靠，并应能承受在钢索全部负荷下的拉力，在挂索前应对拉环做过载试验，过载试验的拉力应为设计承载拉力的3.5倍。
检查数量：全数检查。
检查方法：试验时观察检查并查阅过载试验记录。
条文说明：
16.1.3本条是为防止钢索终端张拉装置破坏而作的技术规定，目的是为了运行安全。虽然设计时已考虑了较大的安全系数，为6～8，但施工中仍可能有不确定因素存在，还是要以过载试验复核为好。
16.1.4当钢索长度小于或等于50m时，应在钢索一端装设索具螺旋扣紧固;当钢索长度大于50m时，应在钢索两端装设索具螺旋扣紧固。
检查数量：全数检查。
检查方法：观察检查。
条文说明：
16.1.4钢索的弛度大小影响钢索所受的张力，钢索的弛度是靠花篮螺栓来调整的，为确保钢索在允许安全的强度下正常工作，并使钢索终端固定牢固，作出本条规定。
16.2一般项目
16.2.1钢索中间吊架间距不应大于12m，吊架与钢索连接处的吊钩深度不应小于20mm，并应有防止钢索跳出的锁定零件。
检查数量：按钢索总数抽查50%，且不得少于1道钢索。
检查方法：观察检查并用尺量检查。
条文说明：
16.2.1为保证钢索张力不大于钢索允许应力，提出了固定点的间距要求。固定吊钩上的深度及防跳装置的规定，是为了防止钢索受外界干扰的影响发生跳脱现象，造成钢索张力加大，导致钢索拉断。
16.2.2绝缘导线和灯具在钢索上安装后，钢索应承受全部负载，且钢索表面应整洁、无锈蚀。
检查数量：全数检查。
检查方法：观察检查。
16.2.3钢索配线的支持件之间及支持件与灯头盒之间最大距离应符合表16.2.3的规定。
检查数量：按支持件和灯头盒的总数抽查20%，且不得少于1处。
检查方法：观察检查。

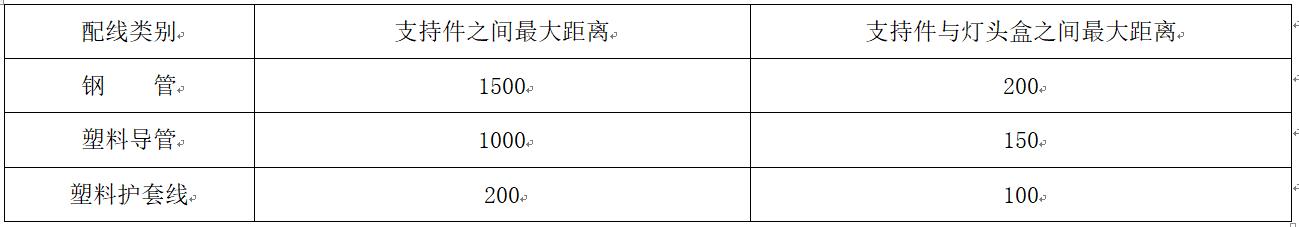

表16.2.3钢索配线的支持件之间及支持件与灯头盒之间最大距离(mm)
条文说明：
16.2.3本条是确保钢索上配线固定可靠而作的规定。其数值与原规范一致。
