21 附 属 结 构

　　21.6 检 验 标 准

　　21.6.1 附属结构施工中涉及模板与支架、钢筋、混凝土、砌体和钢结构质量检验应符合本规范第 5.4、6.5、7.13、9.6、14.3 节有关规定。

　　21.6.2 隔声与防眩装置质量检验应符合下列规定：

　　主 控 项 目

　　1 声屏障的降噪效果应符合设计要求。

　　检查数量和检查方法：按环保或设计要求方法检测。

　　2 隔声与防眩装置安装应符合设计要求，安装必须牢固、可靠。

　　检查数量：全数检查。

　　检查方法：观察、用钢尺量、用焊缝量规检查、手扳检查、检查施工记录。

　　一般 项 目

　　3 隔声与防眩装置防护涂层厚度应符合设计要求，不得漏涂、剥落，表面不得有气泡、起皱、裂纹、毛刺和翘曲等缺陷。

　　检查数量：抽查 20%，且同类构件不少于 3 件。

　　检验方法：观察、涂层测厚仪检查。

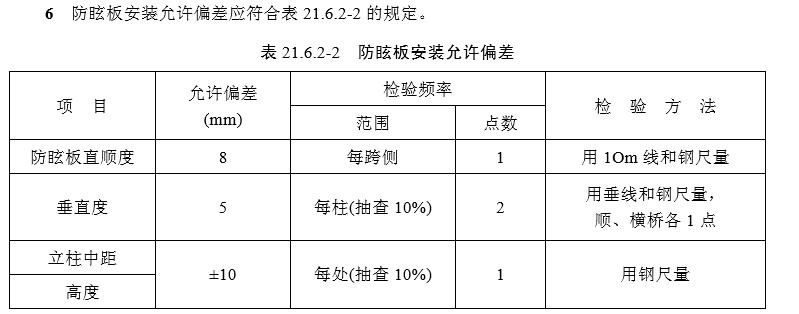

　　4 防眩板安装应与桥梁线形一致，板间距、遮光角应符合设计要求。

　　检查数量：全数检查。

　　检验方法：观察、用角度尺检查。

　　5 声屏障安装允许偏差应符合表 21.6.2-1 的规定。

　　21.6.3 梯道质量检验应符合本规范第 21.6.1 条规定，且应符合下列规定：

　　一般 项 目

　　1 混凝土梯道抗磨、防滑设施应符合设计要求。抹面、贴面面层与底层应粘结牢固。

　　检查数量：检查梯道数量的 20%。

　　检验方法：观察、小锤敲击。

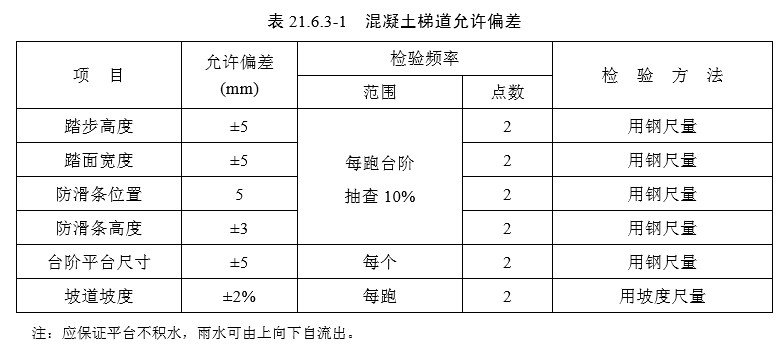

　　2 混凝土梯道允许偏差应符合表 21.6.3-1 的规定。

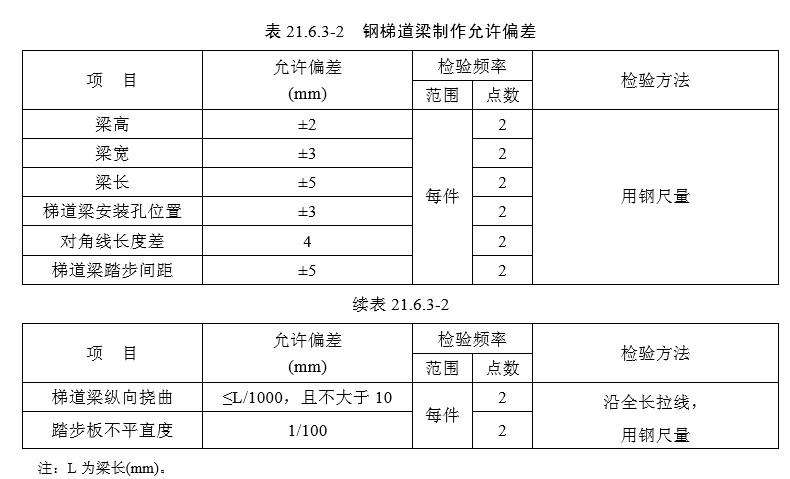

　　3 钢梯道梁制作允许偏差应符合表 21.6.3-2 的规定。

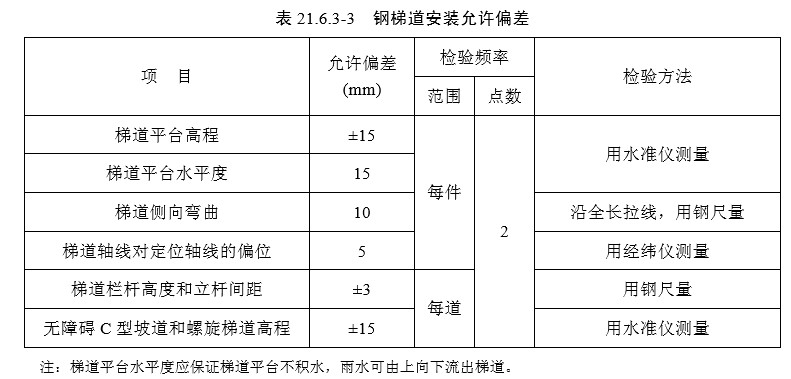

　　4 钢梯道安装允许偏差应符合表 21.6.3-3 的规定。



　　21.6.4 桥头搭板质量检验应符合本规范第 21.6.1 条规定，且应符合下列规定：

　　一般 项 目

　　1 桥头搭板允许偏差应符合表 21.6.4 的规定。

　　2 混凝土搭板、枕梁不得有蜂窝、露筋，板的表面应平整，板边缘应直顺。

　　检查数量：全数检查。

　　检验方法：观察。

　　3 搭板、枕梁支承处接触严密、稳固，相邻板之间的缝隙应嵌填密实。

　　检查数量：全数检查。

　　检验方法：观察。

　　21.6.5 防冲刷结构质量检验应符合本规范第 21.6.1 条规定，且应符合下列规定：

　　一般 项 目

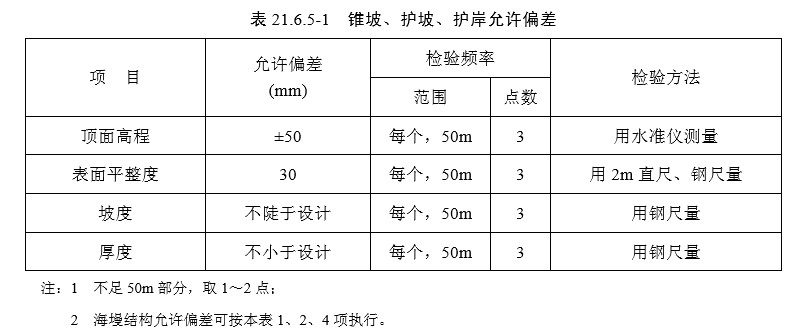

　　1 锥坡、护坡、护岸允许偏差应符合表 21.6.5-1 的规定。

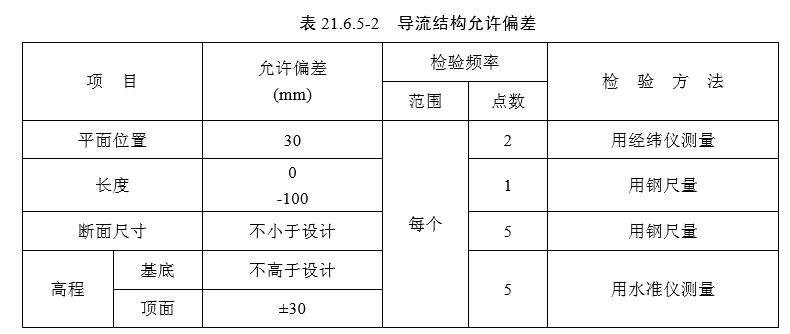

    2 导流结构允许偏差应符合表 21.6.5-2 的规定。

　　21.6.6 照明系统质量检验应符合本规范第 21.6.1 条规定，且应符合下列规定：

　　主控 项 目

　　1 电缆、灯具等的型号、规格、材质和性能等应符合设计要求。检查数量：全数检查。

　　检查方法：检查产品出厂合格证和进场验收记录。

　　2 电缆接线应正确，接头应作绝缘保护处理，严禁漏电。接地电阻必须符合设计要求。

　　检查数量：全数检查。

　　检查方法：观察、用电气仪表检测。

　　一般 项 目

　　3 电缆铺设位置正确，并应符合国家现行标准的规定。

　　检查数量：全数检查。

　　检查方法：观察、检查施工记录。

　　4 灯杆(柱)金属构件必须作防腐处理，涂层厚度应符合设计要求。 检查数量：抽查 10%，且同类构件不少于 3 件。

　　检查方法：观察、用干膜测厚仪检查。

　　5 灯杆、灯具安装位置应准确、牢固。

　　检查数量：全数检查。

　　检查方法：观察、螺栓用扳手检查、焊缝用量规量测。

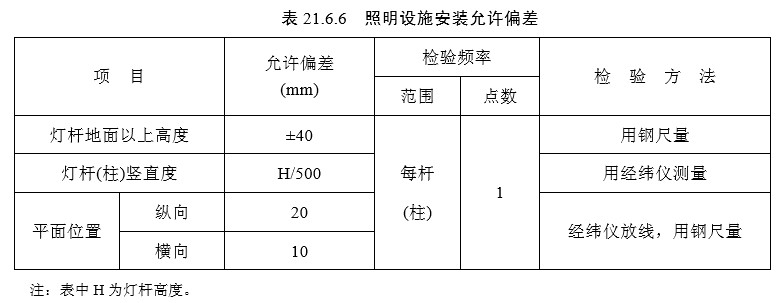

　　6 照明设施安装允许偏差应符合表 21.6.6 的规定。
