城市桥梁工程施工与质量验收规范CJJ 2-2008
18 悬索桥（一般规定及检验标准）
日期：2020-03-14 22:24浏览次数：
18 悬 索 桥
18.1 一 般 规 定
18.1.1 施工前应根据悬索桥的构造和施工特点，有计划地做好构件的加工、特殊机械设备的设计制 作和必要的试验等施工准备工作。
18.1.2 施工过程中，应及时对成桥结构线形及内力进行监控，确保符合设计要求。
18.8 检 验 标 准
18.8.1 悬索桥施工中涉及模板与支架、钢筋、混凝土、预应力混凝土质量检验应符合本规范第 5.4、 6.5、7.13、8.5 节规定。
18.8.2 现浇混凝土索塔施工质量检验应符合本规范第 17.5.2 条有关规定。
18.8.3 锚碇锚固系统制作质量检验应符合本规范第 14.3 节有关规定，且应符合下列规定：
一 般 项 目

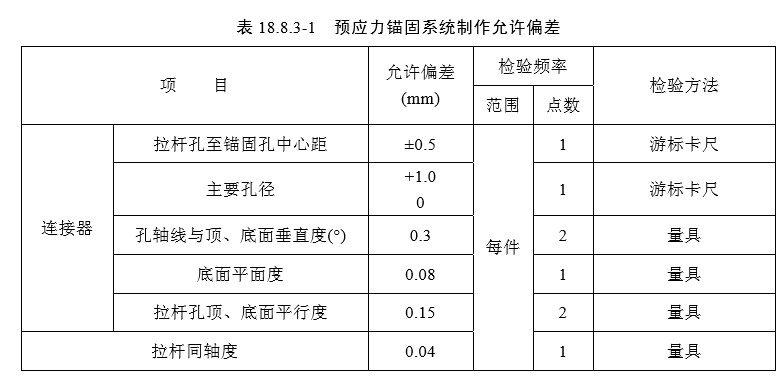

1 预应力锚固系统制作允许偏差应符合表 18.8.3-1 的规定。

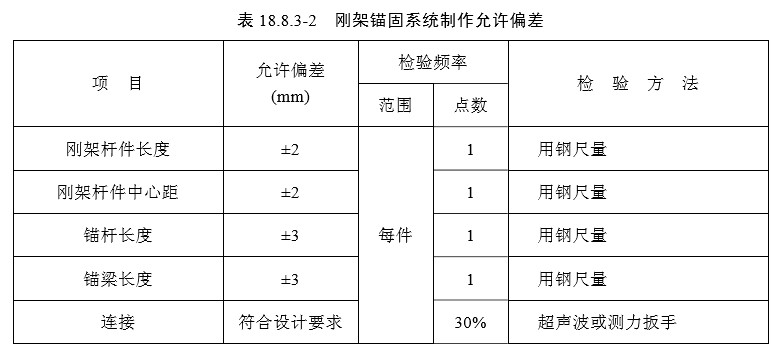

2 刚架锚固系统制作允许偏差应符合表 18.8.3-2 的规定。
18.8.4 锚碇锚固系统安装质量检验应符合本规范第 14.3 节有关规定，且应符合下列规定：
一 般 项 目

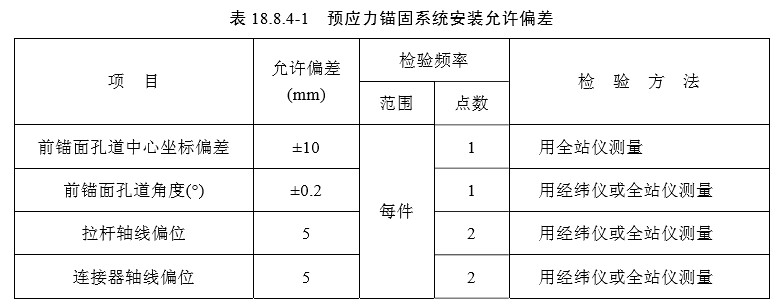

1 预应力锚固系统安装允许偏差应符合表 18.8.4-1 的规定。

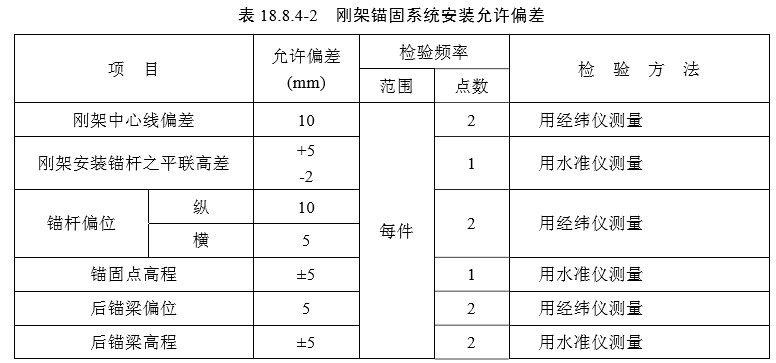

2 刚架锚固系统安装允许偏差应符合表 18.8.4-2 的规定。
18.8.5 锚碇混凝土施工质量检验应符合本规范第 18.8.1 条规定，且应符合下列规定：
主 控 项 目
1 地基承载力必须符合设计要求。
检查数量：全数检查。
检验方法：检查地基承载力检测报告。
2 混凝土表面不得有孔洞、露筋和受力裂缝。
检查数量：全数检查。
检验方法：观察。
一 般 项 目

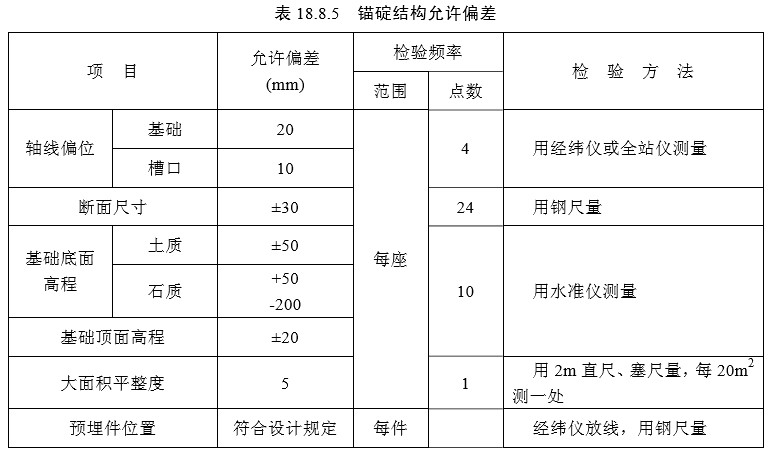

3 锚碇结构允许偏差应符合表 18.8.5 的规定。
4 锚碇表面应无蜂窝、麻面和大于 0.15mm 的收缩裂缝。
检查数量：全数检查。
检验方法：观察。
18.8.6 预应力锚索张拉的质量检验应符合下列规定：
1 混凝土达到设计强度，方可进行张拉。
检查数量：全数检查。
检验方法：检查同条件养护试件强度试验报告。
2 张拉应符合设计和本规范第 8.5 节的有关规定。
检查数量：全数检查。
检验方法：检查张拉施工记录。
3 压浆应符合设计和本规范第 8.5 节的有关规定。
检查数量：全数检查。
检验方法：检查压浆记录。
18.8.7 索鞍安装质量检验应符合下列规定：
主 控 项 目
1.成品性能质量应符合设计要求和国家现行标准规定。
检查数量：全数检查。
检验方法：检查原材料合格证和制造厂的复验报告;检查成品合格证和技术性能检测报告。
一 般 项 目

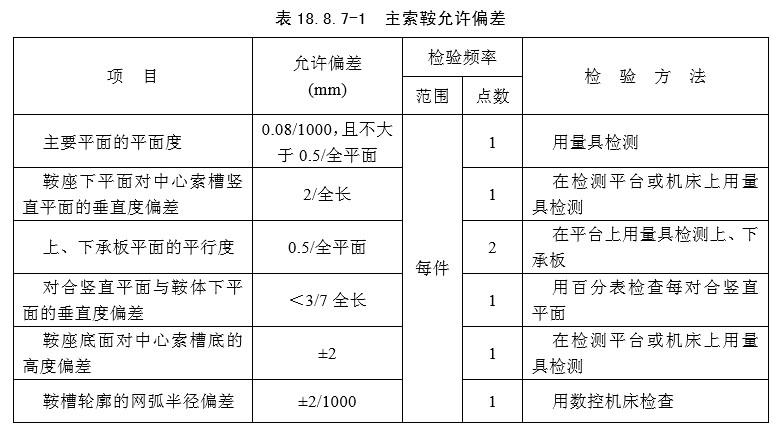

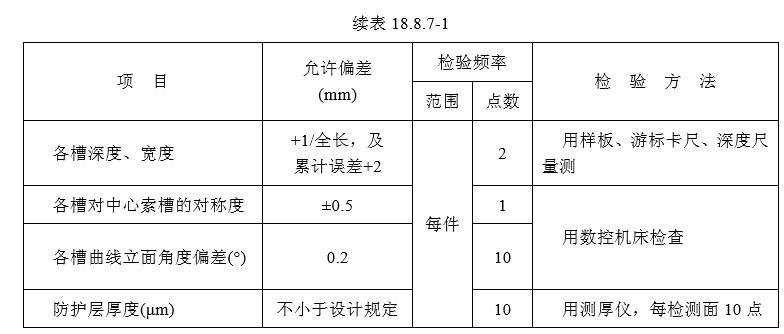

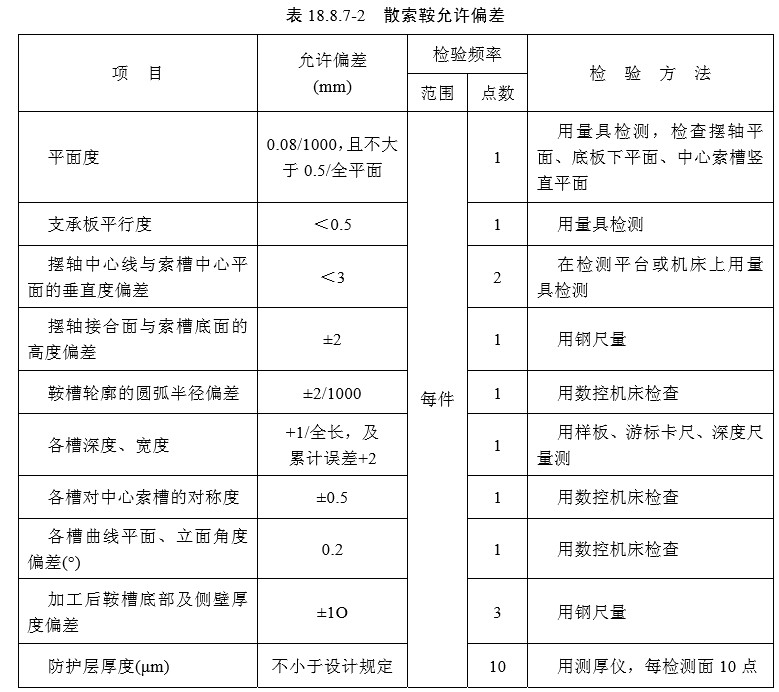

2.主索鞍、散索鞍允许偏差应符合表 18.8.7-1 和表 18.8.7-2 的规定。

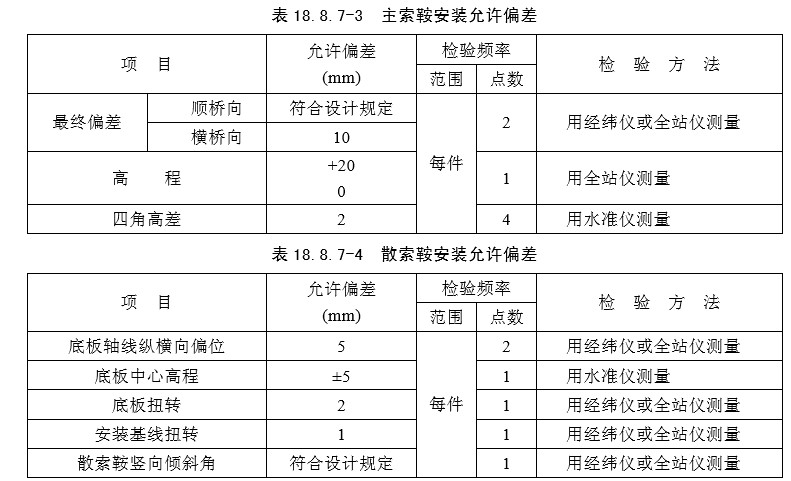

3.主索鞍、散索鞍安装允许偏差应符合表 18.8.7-3 和表 18.8.7-4 的规定。
4.索鞍防护层应完好、无损。
检查数量：全数检查。
检验方法：观察。
18.8.8 主缆架设质量检验应符合下列规定：
主 控 项 目
1.索股和锚头性能质量应符合设计要求和国家现行标准规定。
检查数量：全数检查。
检验方法：检查原材料合格证和制造厂的复验报告;检查成品合格证和技术性能检测报告。
一 般 项 目

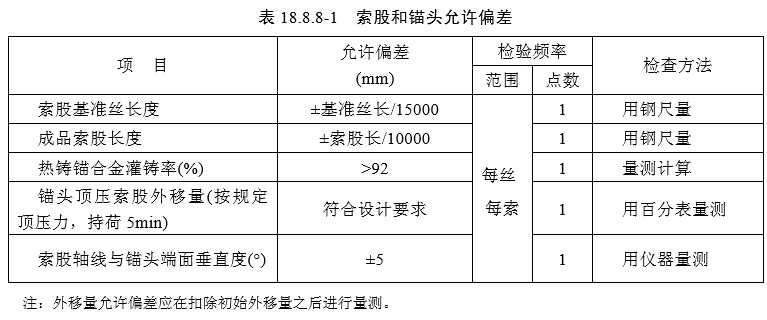

2.索股和锚头允许偏差应符合表 18.8.8-1 的规定。

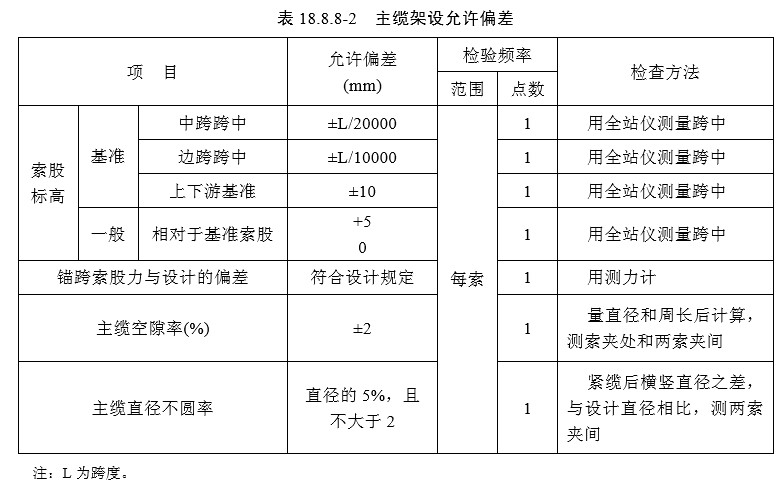

3.主缆架设允许偏差应符合表 18.8.8-2 的规定。
4.主缆架设后索股应直顺、无扭转;索股钢丝应直顺、无重叠和鼓丝、镀锌层完好。
检查数量：全数检查。
检验方法：观察、检查施工记录。
18.8.9 主缆防护质量检验应符合下列规定：
主 控 项 目
1.缠丝和防护涂料的材质必须符合设计要求。
检查数量：全数检查。
检验方法：检查产品合格证和技术性能检测报告。
一 般 项 目
2.主缆防护允许偏差应符合表 18.8.9 的规定。
3 缠丝不重叠交叉。缠丝腻子应填满。
检查数量：全数检查。
检验方法：观察。
18.8.10 索夹和吊索安装质量检验应符合下列规定：
主 控 项 目
1.索夹、吊索和锚头成品性能质量应符合设计要求和国家现行标准规定。
检查数量：全数检查。
检验方法：检查原材料合格证和制造厂的复验报告;检查成品合格证和技术性能检测报告。
一 般 项 目

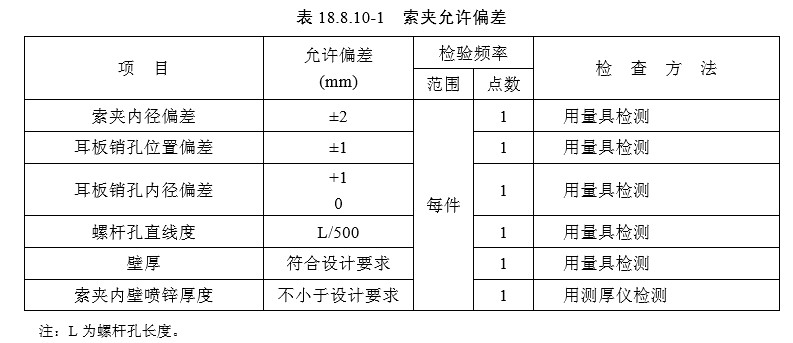

2.索夹允许偏差应符合表 18.8.10-1 的规定。

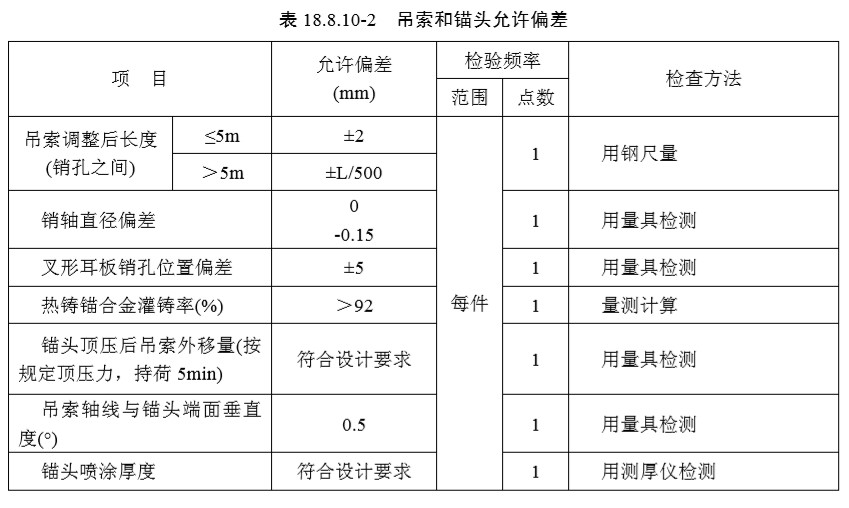

3.吊索和锚头允许偏差应符合表 18.8.10-2 的规定。
注：1.L 为吊索长度;
2.外移量允许偏差应在扣除初始外移量后进行量测。

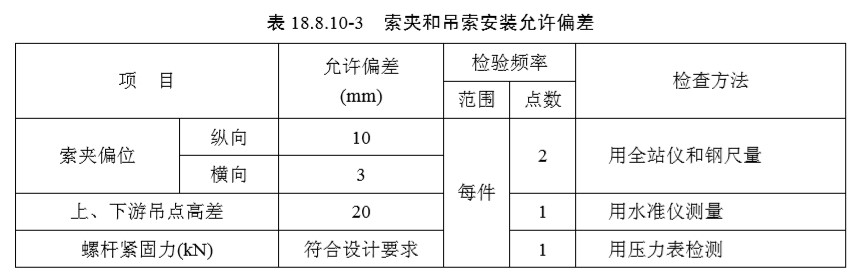

4 索夹和吊索安装允许偏差应符合表 18.8.10-3 的规定。

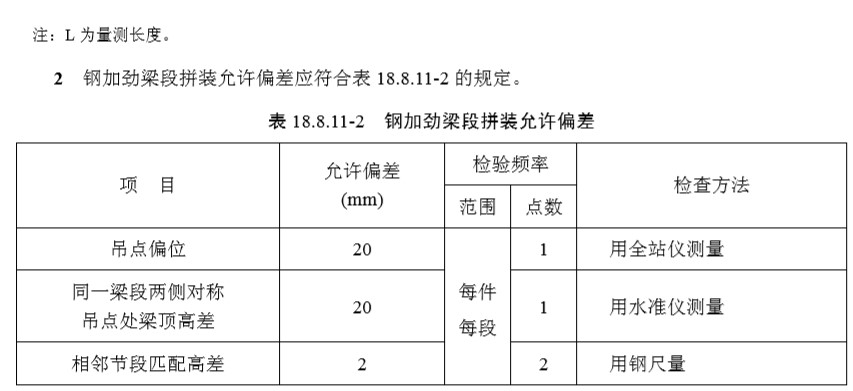

18.8.11 钢加劲梁段拼装质量检验应符合本规范第 14.3 节有关规定，且应符合下列规定：
一 般 项 目

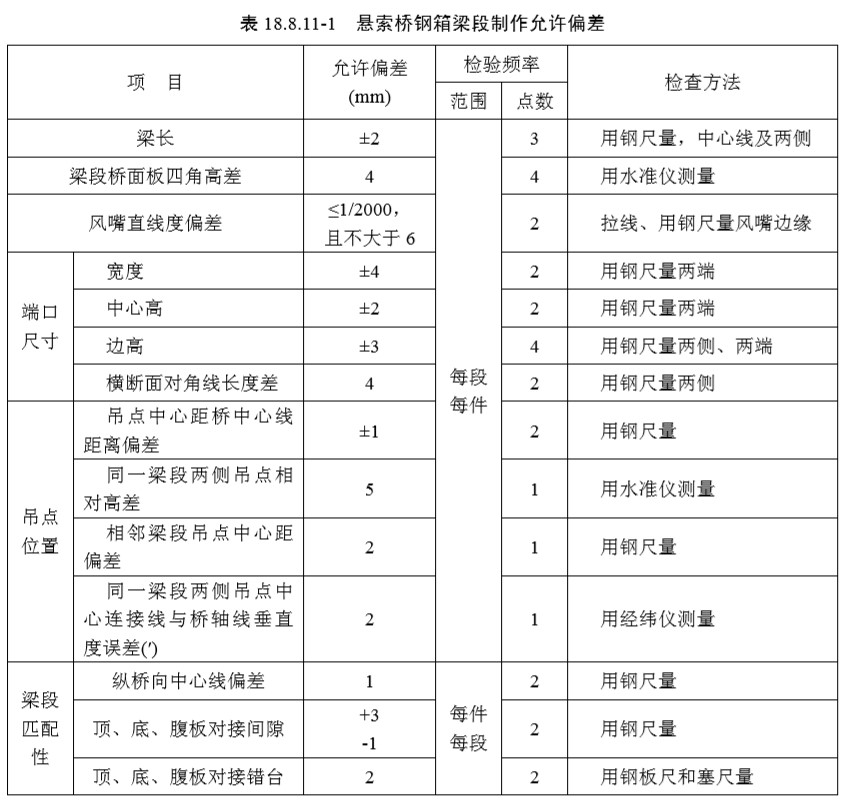

1悬索桥钢箱梁段制作允许偏差应符合表 18.8.11-1 的规定.
3.安装线形应平顺，无明显折弯。焊缝应平整、顺齐、光滑。防护涂层应完好。
检查数量：全数检查。
检验方法：观察。
