13 混凝土梁(板)

　　13.7 检 验 标 准

　　13.7.1 混凝土梁(板)施工中涉及模板与支架、钢筋、混凝土、预应力混凝土的质量检验应符合本规范表 5.4、6.5、7.13、8.5 节的有关规定。

　　13.7.2 支架上浇筑粱(板)质量检验应符合本规范第 13.7.1 条规定，且应符合下列规定：

　　主 控 项 目

　　1 结构表面不得出现超过设计规定的受力裂缝。

　　检查数量：全数检查。

　　检验方法：观察或用读数放大镜观测。

　　一 般 项 目

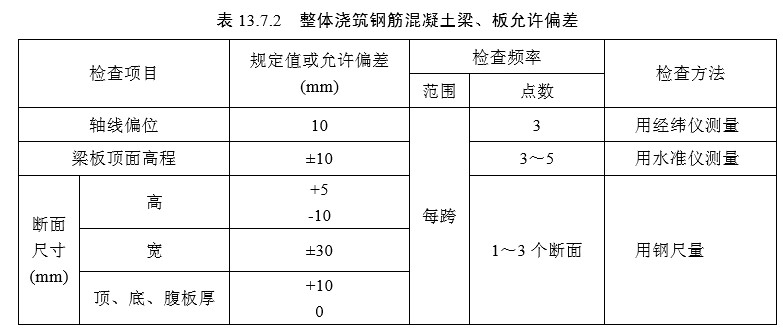

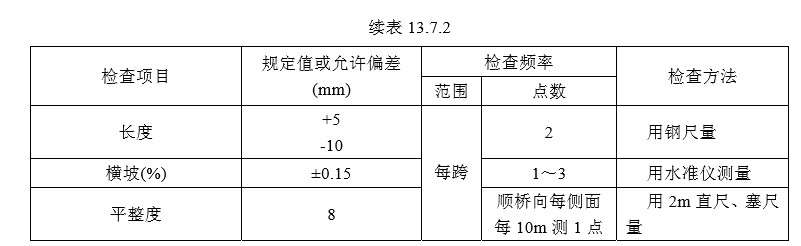

　　2 整体浇筑钢筋混凝土梁、板允许偏差应符合表 13.7.2 的规定。

　　3 结构表面应无孔洞、露筋、蜂窝、麻面和宽度超过 0.15mm 的收缩裂缝。

　　检查数量：全数检查。

　　检验方法;观察、用读数放大镜观测。

　　13.7.3 预制安装粱(板)质量检验应符合本规范第 13.7.1 条规定，且应符合下列规定：

　　主 控 项 目

　　1 结构表面不得出现超过设计规定的受力裂缝。

　　检查数量：全数检查。

　　检验方法：观察或用读数放大镜观测。

　　2 安装时结构强度及预应力孔道砂浆强度必须符合设计要求，设计未要求时，必须达到设计强 度的 75%。

　　检查数量：全数检查。

　　检验方法：检查试件强度试验报告。

　　一 般 项 目

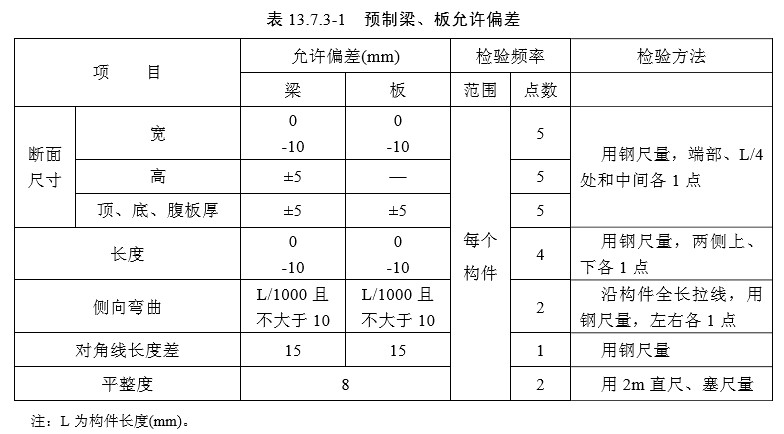

　　3 预制梁、板允许偏差应符合表 13.7.3-1 的规定。

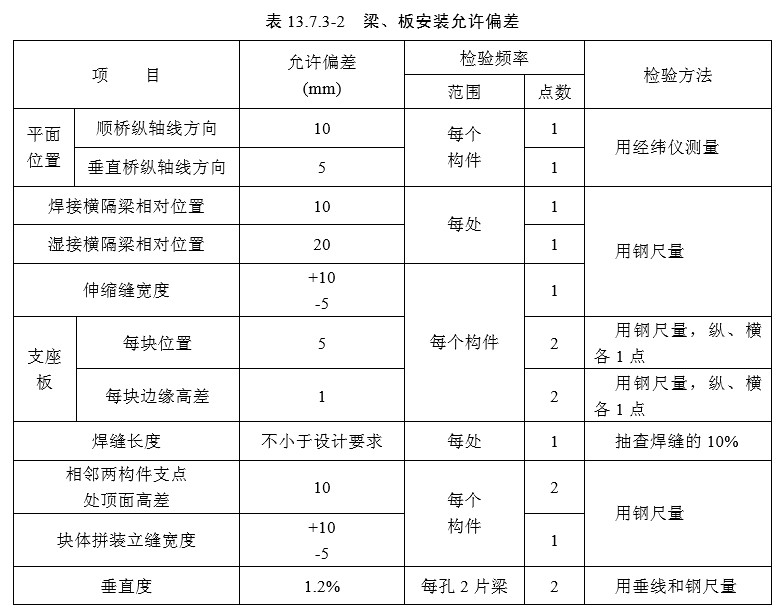

　　4 架、板安装允许偏差应符合表 13.7.3-2 的规定。

　　5 混凝土表面应无孔洞、露筋、蜂窝、麻面和宽度超过 0.15mm 的收缩裂缝。

　　检查数量：全数检查。

　　检验方法：观察、读数放大镜观测。

　　13.7.4 悬臂浇筑预应力混凝土梁质量检验应符合本规范第 13.7.1 条规定，且应符合下列规定：

　　主 控 项 目

　　1 悬臂浇筑必须对称进行，桥墩两侧平衡偏差不得大于设计规定，轴线挠度必须在设计规定范 围内。

　　检查数量：全数检查。

　　检验方法：检查监控量测记录。

　　2 梁体表面不得出现超过设计规定的受力裂缝。

　　检查数量：全数检查。

　　检验方法：观察或用读数放大镜观测。

　　3 悬臂合龙时，两侧梁体的高差必须在设计允许范围内。

　　检查数量：全数检查。

　　检验方法：用水准仪测量、检查测量记录。

　　一 般 项 目

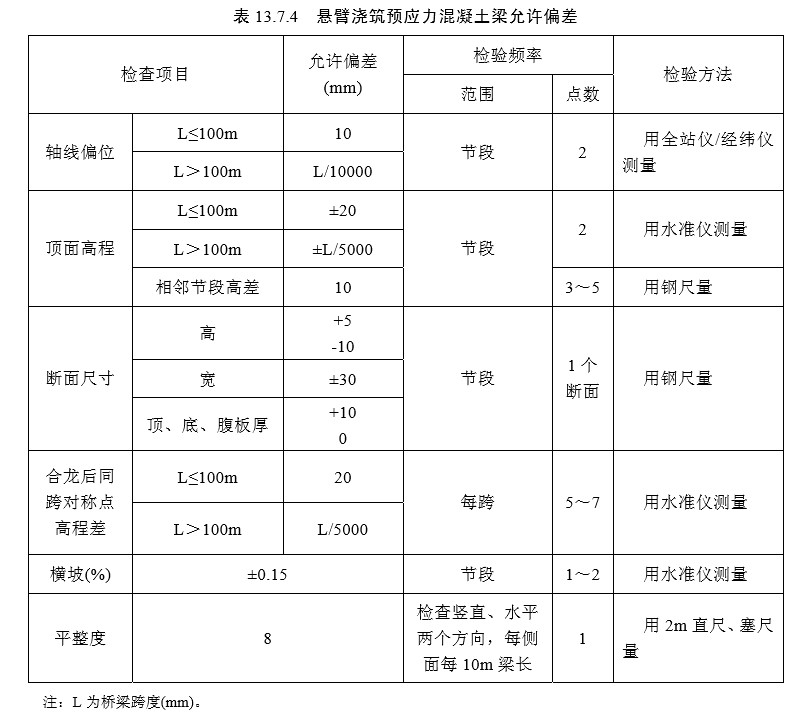

　　4 悬臂浇筑预应力混凝土梁允许偏差应符合表 13.7.4 的规定.

　　5 梁体线形平顺，相邻梁段接缝处无明显折弯和错台，梁体表面无孔洞、露筋、蜂窝、麻面和 宽度超过 0.15m 的收缩裂缝。

　　检查数量：全数检查。

　　检验方法：观察、用读数放大镜观测。

　　13.7.5 悬臀拼装预应力混凝土梁质量检验应符合本规范第 13.7.1 条和第 13.7.3 条有关规定，且应符合下列规定：

　　主 控 项 目

　　1 悬臂拼装必须对称进行，桥墩两侧平衡偏差不得大于设计规定，轴线挠度必须在设计规定范 围内。

　　检查数量：全数检查。

　　检验方法：检查监控量测记录。

　　2悬臂合龙时，两侧梁体高必须在设计规定允许范围内。

　　检查数量：全数检查。

　　检验方法：用水准仪测量，检查测量记录。

　　一 般 项 目

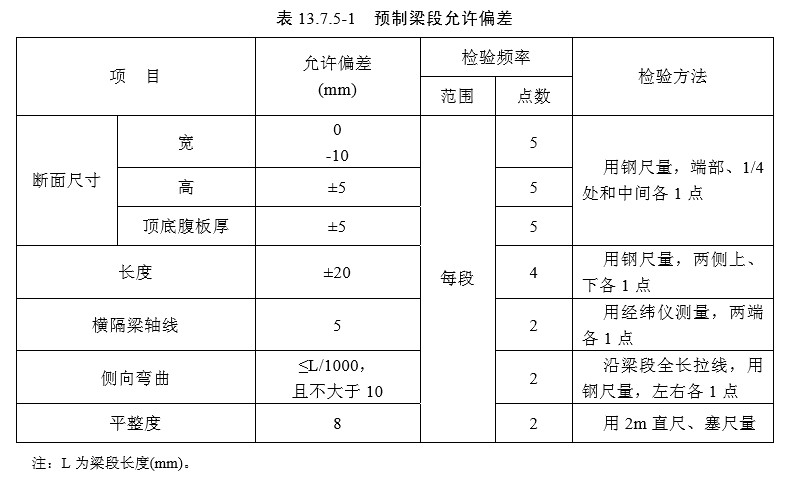

　　1 预制梁段允许偏差应符合表 13.7.5-1 的规定。

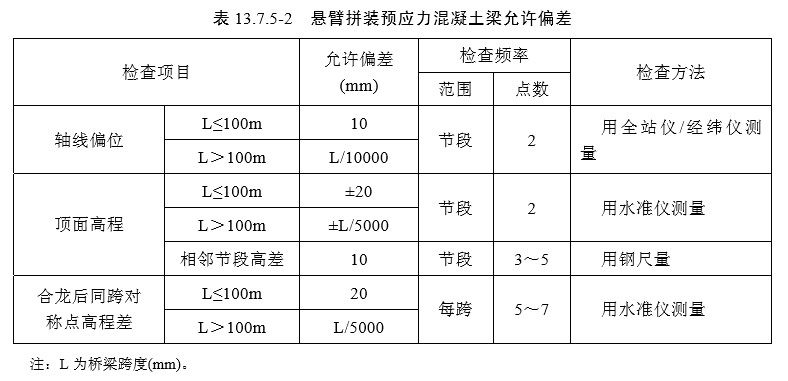

　　2 悬臂拼装预应力混凝土梁允许偏差应符合表 13.7.5-2 的规定。

　　3 梁体线形平顺，相邻梁段接缝处无明显折弯和错台，预制梁表面无孔洞、露筋、蜂窝、麻面和宽度超过 0.15mm 的收缩裂缝。

　　检查数量：全数检查，

　　检验方法：观察、用读数放大镜观测。

　　13.7.6 顶推施工预应力混凝土梁质量检验应符合本规范第 13.7.1 条和第 13.7.3 条有关规定，且应 符合下列规定：

　　一 般 项 目

　　1 顶制梁段允许偏差应符合本规范表 13.7.5-1 的规定。

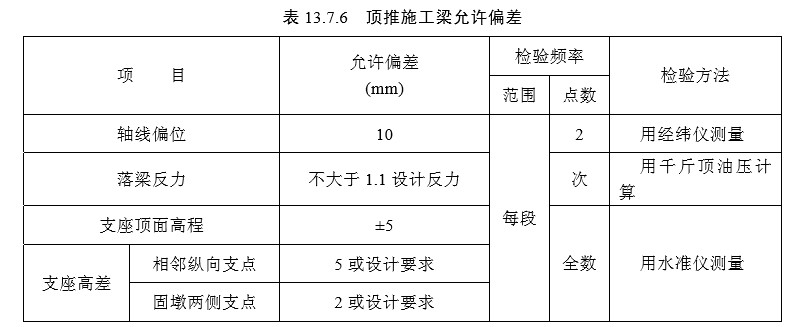

　　2 顶推施工梁允许偏差应符合表 13.7.6 的规定。

　　3 梁体线形平顺，相邻梁段接缝处无明显折弯和错台，顶制梁表面无孔洞、露筋、蜂窝、麻面 和宽度超过 0.15mm 的收缩裂缝。

　　检查数量：全数检查。

　　检验方法：观察、用读数放大镜观测。
